在“结构医生”眼中，每一个瓣膜、每一根血管，都有着自己独特的故事。讲好它们的故事，传播最新的治疗理念，交流实用的技术心得，迎接结构性心脏病介入治疗时代来临，是每位“结构医生”的使命。从本期开始，我们将奉上“西京结构故事会”专栏，由空军军医大学西京医院心血管外科杨剑教授、刘洋教授团队结合对他们开展的最新治疗病例进行详细分享。杨剑教授团队在国内率先采用心血管3D打印技术进行多模态影像评估，在结构性心脏病介入治疗领域是一只具有创新意识的团队，相信他们的故事一定能够带给您更多的启发与思考。
3D打印技术也称为增材制造，是第三次工业革命的代表技术之一，近年来在数字建模、医学影像、材料科学等技术的快速发展下，3D打印技术在心血管领域的应用越来越广。经导管介入治疗技术不同于外科手术，医生无法直接从术中获得患者病变结构的触觉和视觉反馈，因此，除了常规影像测量外，应用3D打印技术了解患者心脏病理生理学与手术器械间相互作用，不仅可为初学者缩短学习曲线，同时也为患者提供个性化、精准化诊疗带来新思路。
随着经导管主动脉瓣置换术（TAVR）在国内外广泛开展，术前评估技术愈加完善并趋于流程化，然而，由于部分患者主动脉根部解剖结构差异大，或在常规测量时难以发现其特异性，这将严重影响手术策略的制定。本中心引入3D打印技术，术前直观检查病变部位，并实施体外模拟实验，精准制定手术方案，以保障手术顺利实施。在此，我们分享一例在3D打印技术指导下，手术策略由经心尖入路改为经股动脉入路的病例：
患者基本信息：
惠某，男，75岁，主诉“间歇性心悸、气短、胸闷、胸痛10年，加重1月”，术前诊断：二叶式主动脉瓣关闭不全。

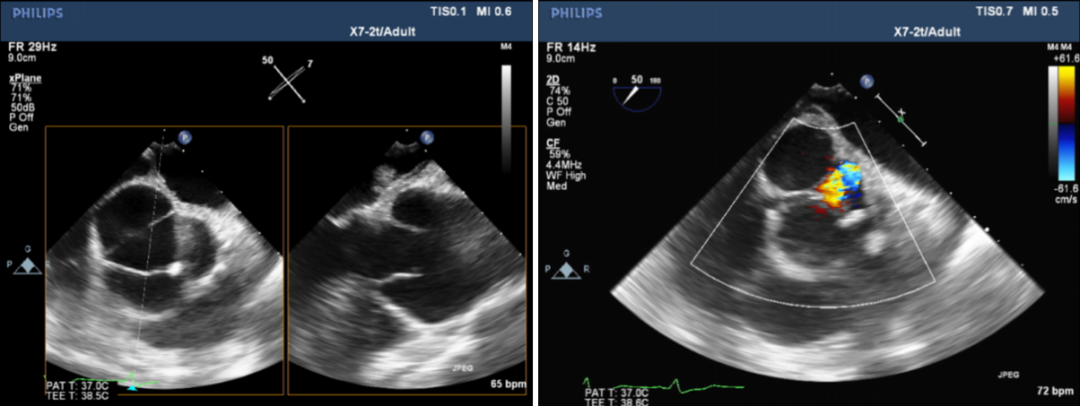

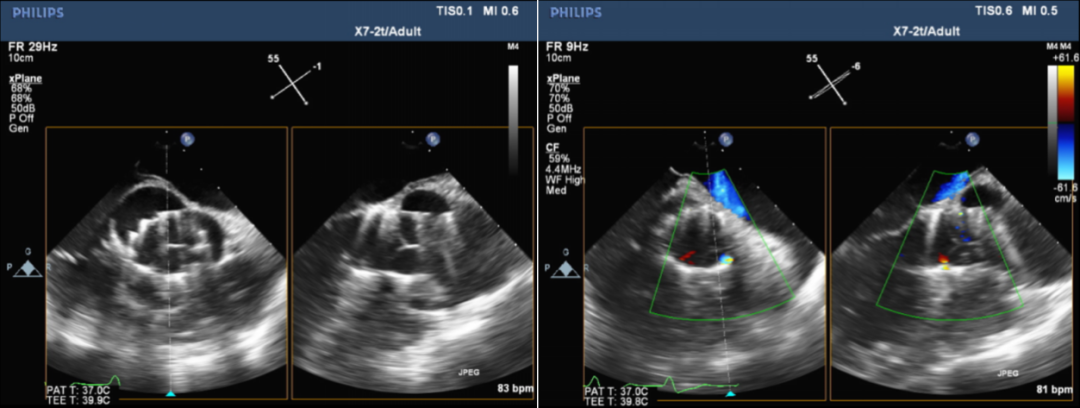

术前超声：
术前超声提示：
二叶式主动脉瓣(TYPE1)关闭不全并钙化；主动脉窦部瘤样增宽；左室大；主动脉硬化；主动脉瓣上血流速度加快，瓣下返流（大量）。

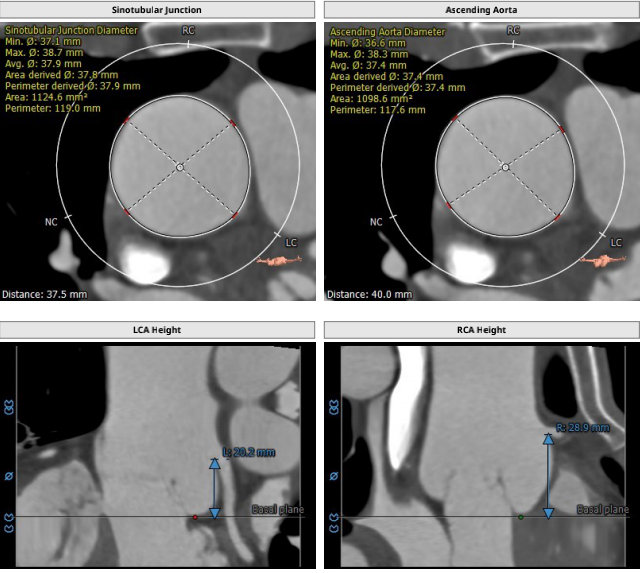

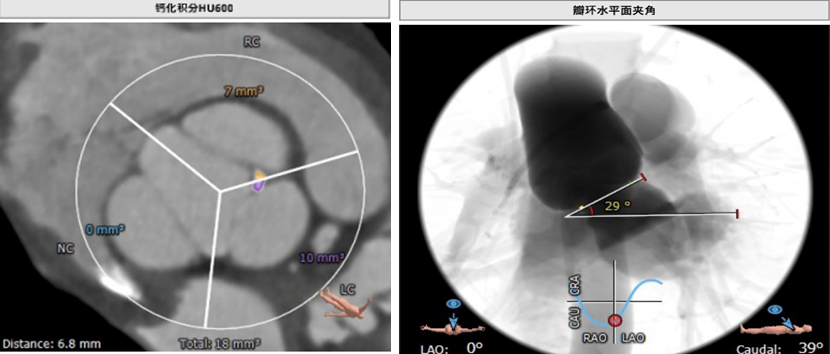

术前CT测量：

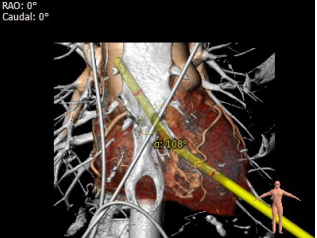

瓣环:27mm；LVOT:26.8mm；STJ:37.9mm；升主动脉:37.4mm；左冠高度:20.2mm；右冠高度:28.9mm；钙化积分:18mm3；瓣环与水平面夹角:29°；心尖入路夹角:108°。
手术策略：
1. 首选经心尖入路，植入29mm J-Valve瓣膜。经心尖入路夹角偏小，输送系统需预弯。
2. 备选经股动脉入路，植入30mmVitaFLow瓣膜。

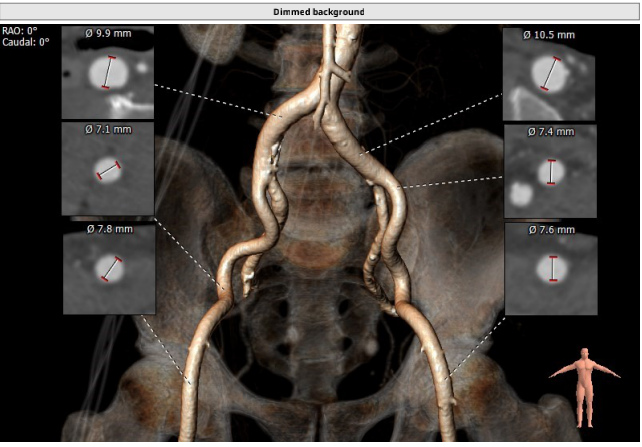

依据以上的常规CT评估结果及超声报告，我们为患者首选29mmJ-Valve。然而，我们在术前拿到了患者主动脉根部3D打印模型，发现患者无冠瓣叶过长，右无瓣叶的交界处距离瓣环平面40mm，由于J-Valve瓣架短小，术中定位键将卡于无冠窦瓣叶上而无法进入窦底，使得J-Valve瓣膜的设计优势在该病例中呈现为致命弱点，我们随后采用体外实验对该想法进行验证。考虑到该患者LVOT略小，使用VitaFLow瓣膜具有一定的锚定及防止移位的作用，同时瓣叶冗长，可以包裹瓣架，降低瓣周漏风险，下肢血管无明显迂曲及钙化板块，内径适当，基于此，我们临时改变手术策略，选择经股动脉入路植入30mmVitaFlow瓣膜。

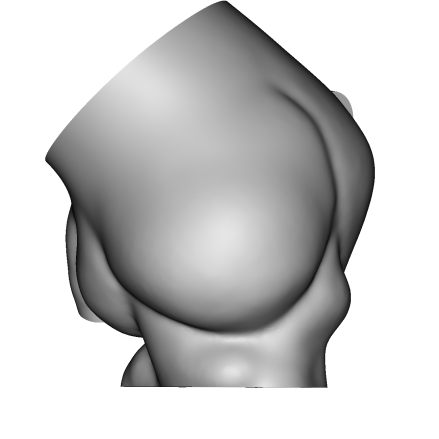

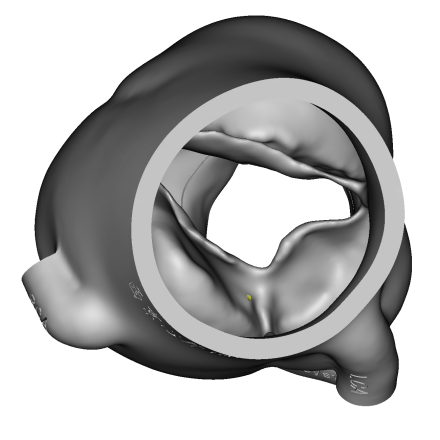

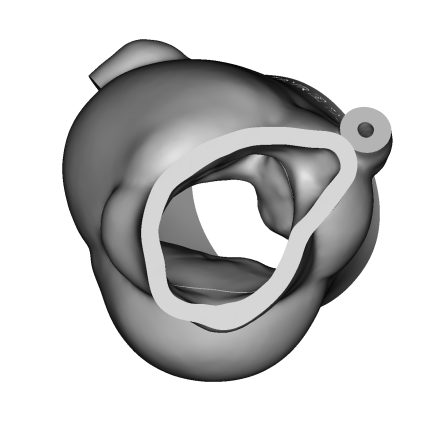

计算机三维重建：

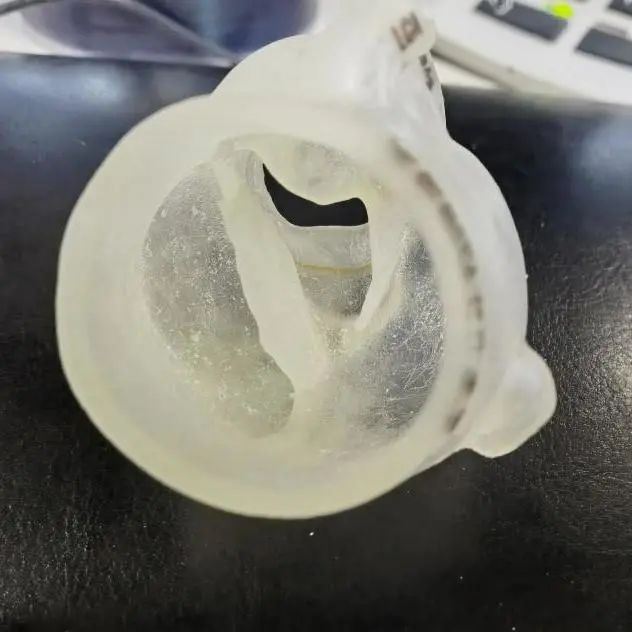

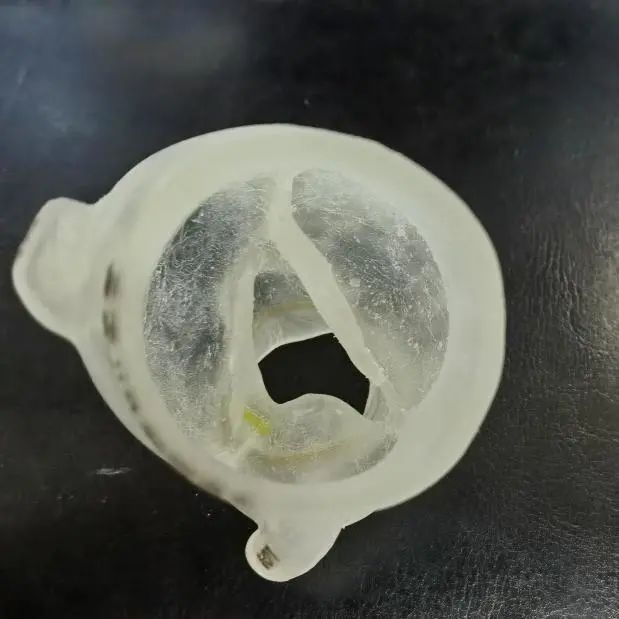

个性化3D打印模型：
3D打印体外模拟：

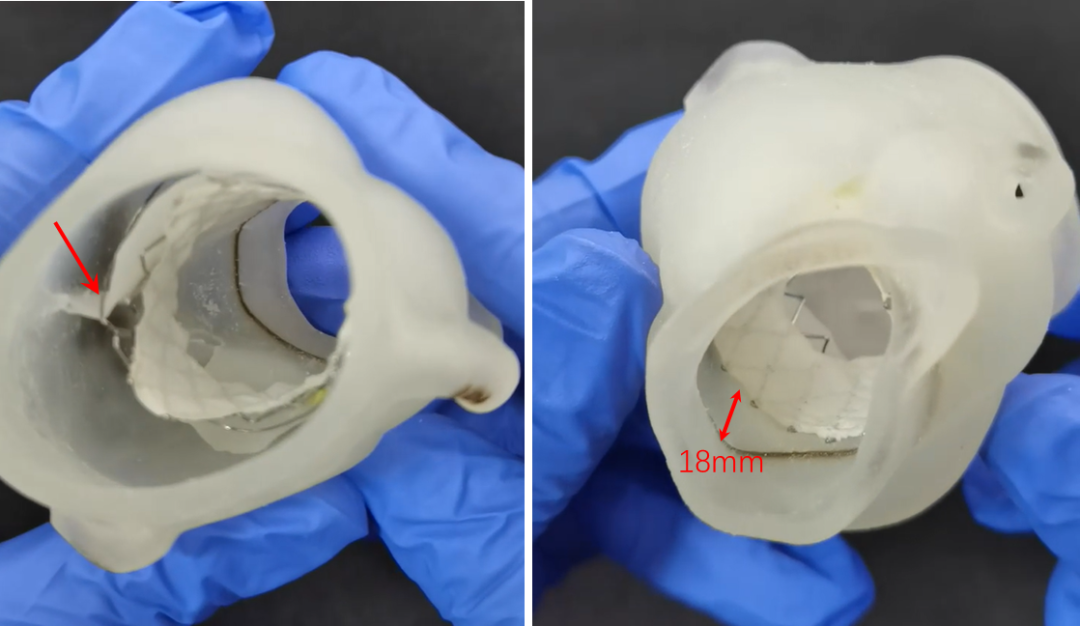

体外模拟植入29mmJ-Valve瓣膜，升主动脉侧（左图）观察可见定位键挂于无冠瓣上导致瓣架无法到达瓣环位置，左室流出道侧（右图）观察可见瓣架底端距离瓣环平面18mm，且J-Valve在瓦氏窦中呈倾斜状态。
手术过程：

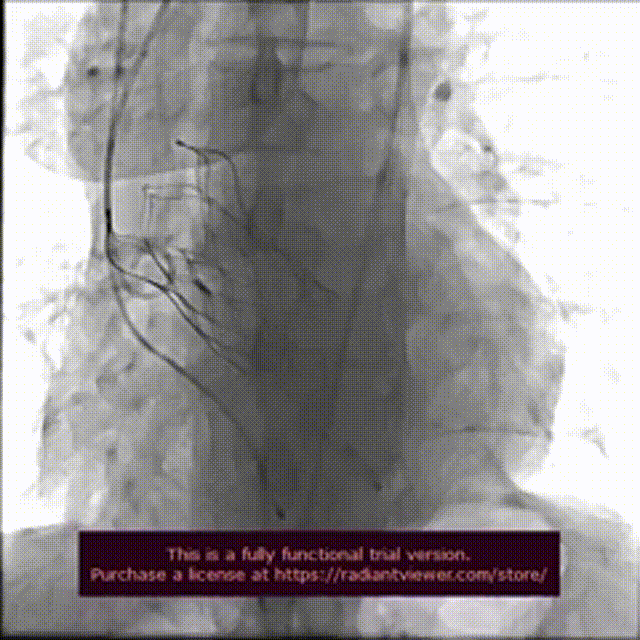

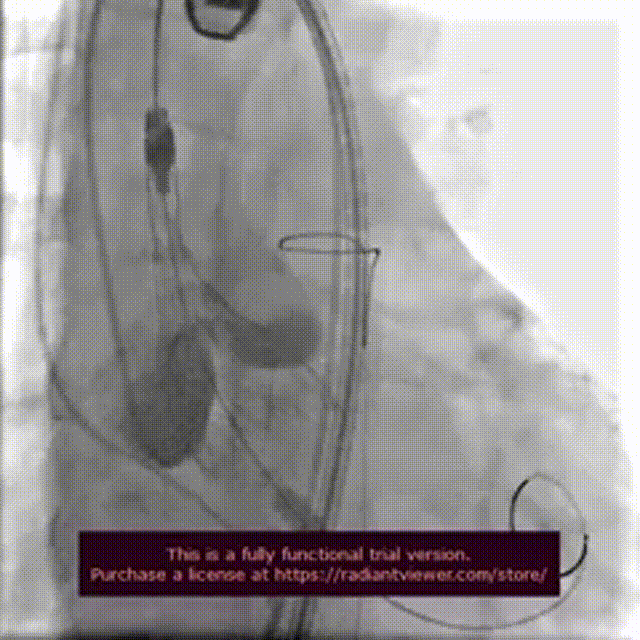

术前造影检查，主动脉瓣大量返流

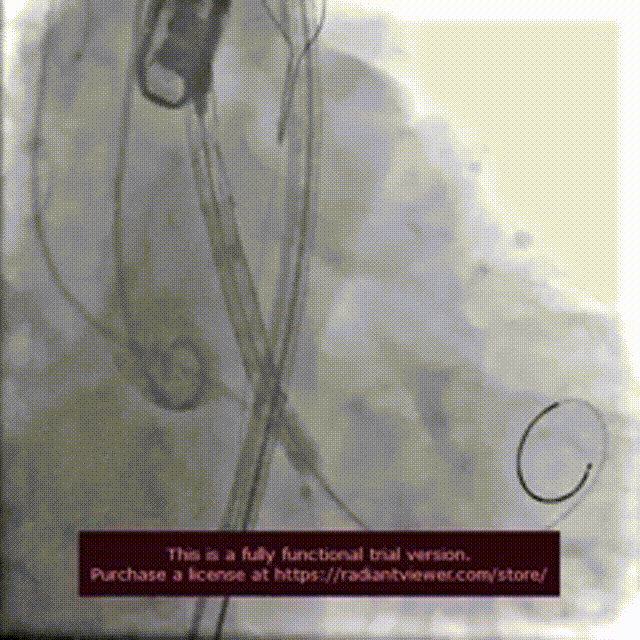

圈套器辅助下，送入30mmVitaflow瓣膜
造影定位，可见无冠瓣叶较高
快速起搏条件下前期释放2/3瓣膜
造影显示瓣膜位置良好后完全释放
术后造影

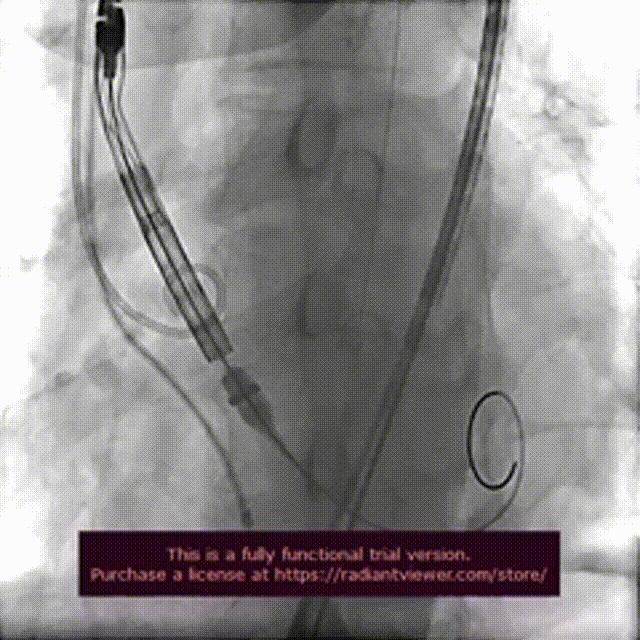

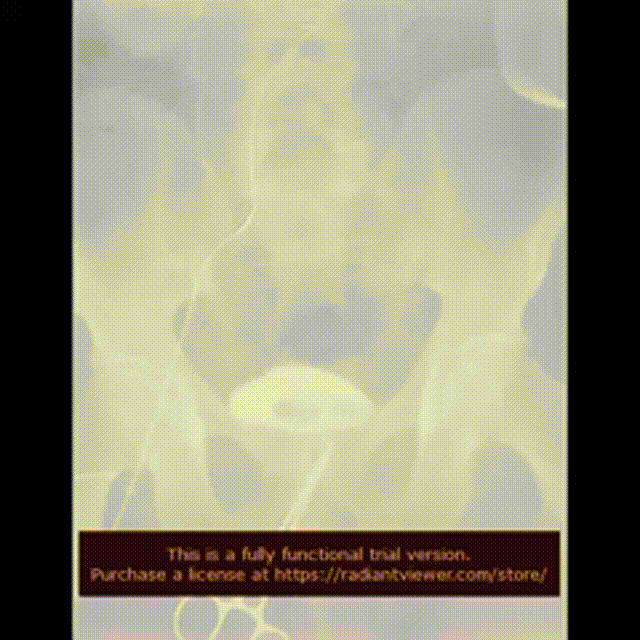

数字减影模式检查下肢血管
术后超声：
Vitaflow瓣膜位置良好，轻微瓣周漏
小结：
1. 对于主动脉瓣单纯返流的患者，我们需要采用较大oversize策略用于锚定，对于LVOT内径小于瓣环的患者，可适当减小oversize，由LVOT起到锚定作用。
2. 3D打印技术可弥补传统影像技术对病变部位显示效果不佳的缺陷，并有效应用于直观展示病理生理结构、介入手术体外模拟，手术策略制定等方面。
3. 3D打印技术在新问题的发现及解决、新技术的研发等方面具有重要指导作用。
