血管钙化一直以来都是经皮冠状动脉介入治疗（percutaneous coronary intervention，PCI）的难题。由于存在钙化病变的血管段较为坚硬，顺应性较差，会导致介入相关手术器械难以通过钙化病变部位，增加了PCI相关并发症的风险，进而影响治疗效果；另外，由于钙化病变属于高阻力病变，会导致球囊难以充分扩张，如果使用较高的压力扩张钙化病变段，血管夹层、穿孔、破裂、无复流等并发症的概率会明显增加。随着介入医学技术的进步，针对冠脉钙化病变，已有多种微创的治疗方案，如切割球囊、冠状动脉旋磨术、准分子激光斑块消蚀术等，但这些治疗手段各有利弊，面对钙化病变时依然略显不足。如何简单、有效地处理严重钙化病变，从而取得理想疗效，是目前PCI介入操作的难题。
近日，天津市胸科医院的刘寅教授、肖健勇教授带领CCU团队应用Shockwave血管内冲击波钙化碎裂术（Intravascular Lithotripsy, IVL）成功救治了一名左主干严重钙化CHIP患者。
手术团队照片
病例简介
患者为63岁男性，半年前因“间断活动后胸痛10月，加重1月”入院，于右冠状动脉置入海利欧斯 2.5mm*38mm、3.0mm*38mm、微创Firebird2 3.5mm*23mm支架共三枚，术后病情平稳出院。患者出院规律服药，本次因“活动量增加后感胸骨后不适，近1月发作较前频繁”入院，既往有“高血压病”病史10余年，“糖尿病”病史10余年，否认脑梗死病史和脑出血病史。
辅助检查
体温：36.5℃；
脉搏：65 次/分；
呼吸：18 次/分；
血压：125/75mmHg；
一般情况：发育正常，营养良好，全身皮肤及粘膜无黄染皮疹及出血点，无皮下结节，全身浅表淋巴结无肿大，双肺叩清音，双肺呼吸音清，未闻及明显干湿性啰音。心律齐，心音可，各尖瓣听诊区未闻心脏杂音，未见毛细血管舞、水冲脉、奇脉，未闻及枪击音。腹软，无压痛及反跳痛，移动性浊音阴性，肝脾未触及，双下肢无水肿。
入院诊断
冠状动脉粥样硬化性心脏病，不稳定型心绞痛，冠脉支架置入术后，心功能II级（NYHA分级）；高血压病（2级，很高危组）；2型糖尿病；胫前动脉狭窄。
冠脉造影CAG
行冠脉造影提示左主干合并三支病变：其中左主干（LM）狭窄50-70%，前降支（LAD）近段狭窄70-90%，回旋支（LCX）近段狭窄90-99%：

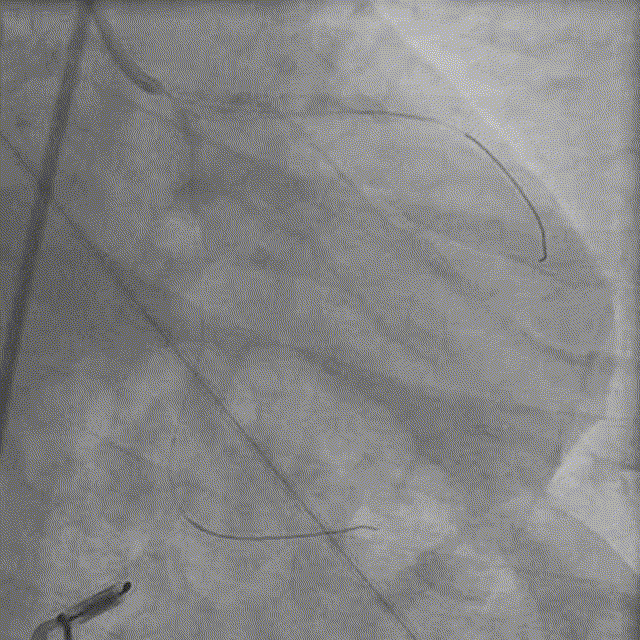

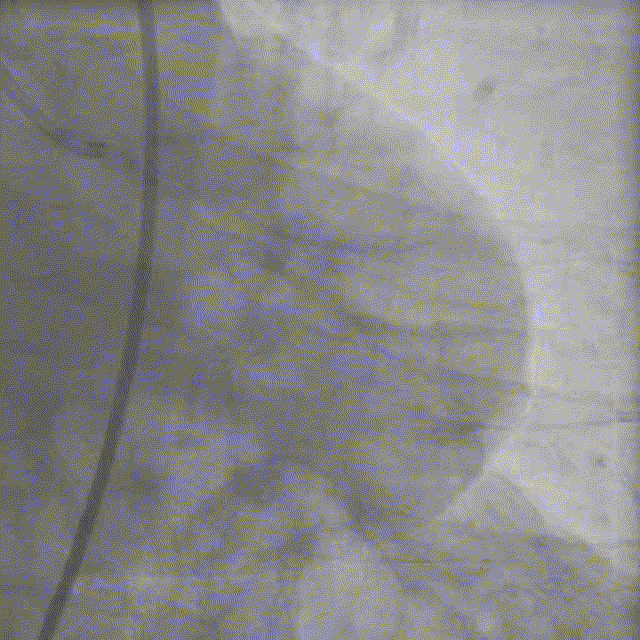

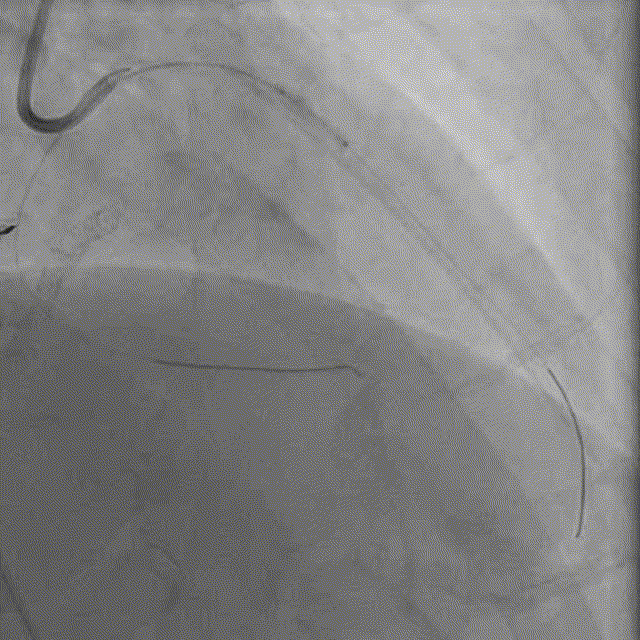

术前左冠造影
手术策略
患者LAD至LM弥漫钙化病变，部分钙化范围超过270度，介入相关器械通过难度较大，球囊扩张未必能达到理想效果，若对钙化病变进行旋磨治疗，患者出现相关并发症的风险会显著增高，需对钙化病变进行充分预处理才有利于PCI顺利进行。此外，LM还存在真分叉病变，LCX开口狭窄严重，这进一步加大手术难度，术中需要双支架解决。经天津市胸科医院介入团队综合研判，在征得患者及家属同意后，决定行LM+LAD+LCX经皮冠状动脉腔内血管成形术（PTCA）及支架术治疗。其中在对钙化病变的预处理过程中，决定应用Shockwave冲击波导管对钙化血管进行脉冲式处理，使钙化病变得到裂解、修饰，以改善血管的顺应性，保证支架的良好贴壁，从而提高手术成功率和降低患者手术风险。
PCI手术过程

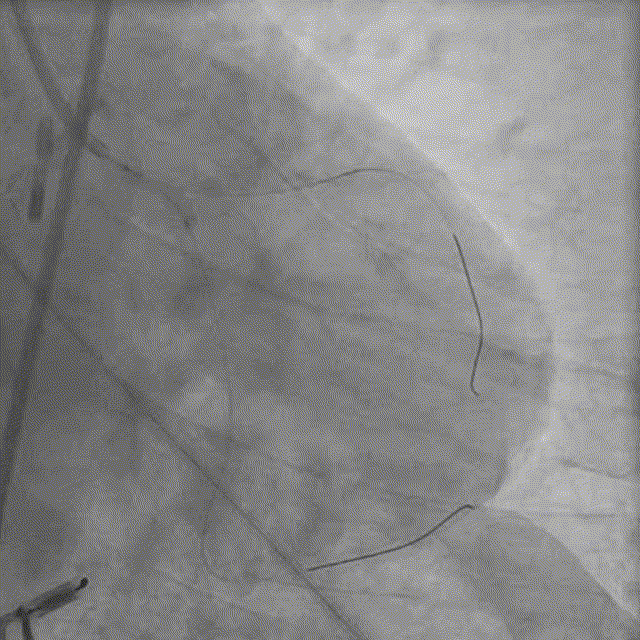

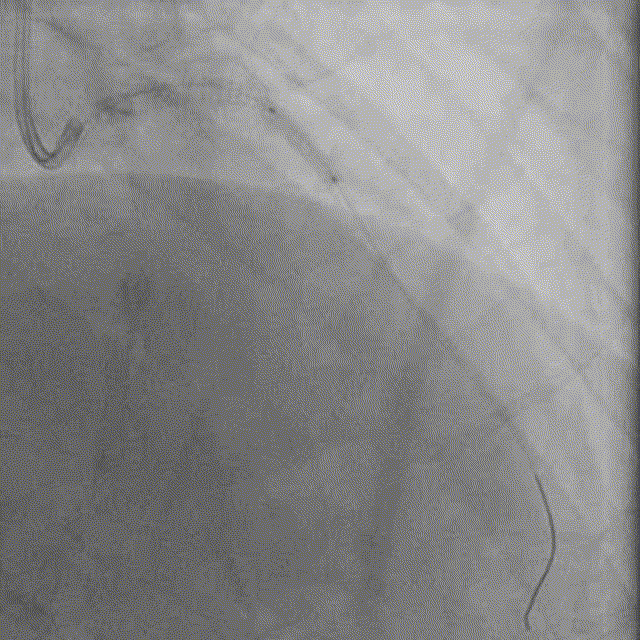

经股动脉入路将7F JL4ST指引导管送至左冠状动脉开口处，测压力正常后将两根Runthrough NS导丝分别送至LAD及LCX狭窄病变到达血管远端。

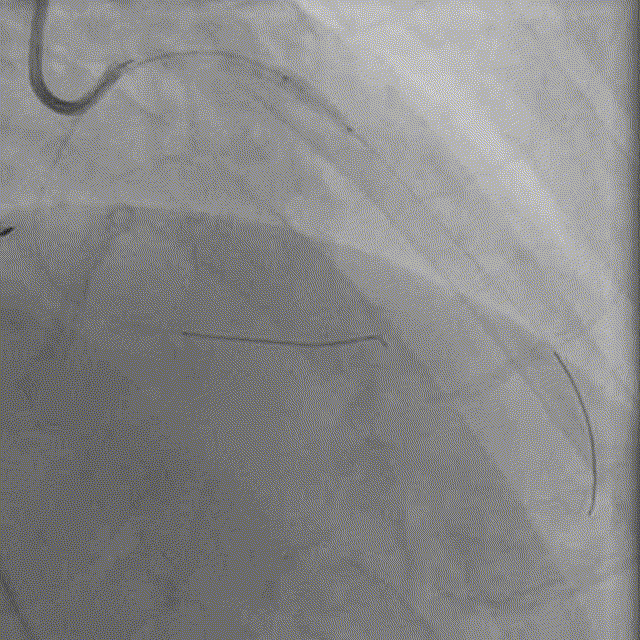

7F JL4ST Runthrough NS

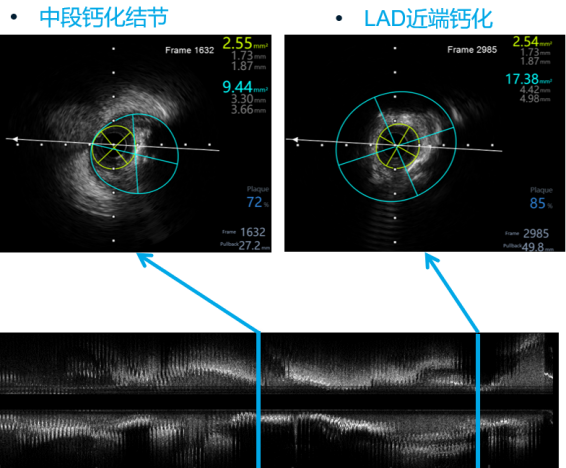

LAD IVUS-pre
沿LAD导丝送IVUS导管至LAD狭窄病变远段，检查示LAD-LM最小管腔直径1.58mm、最大管腔直径2.02mm、最小管腔面积2.4mm²，局部呈现270-360度钙化。

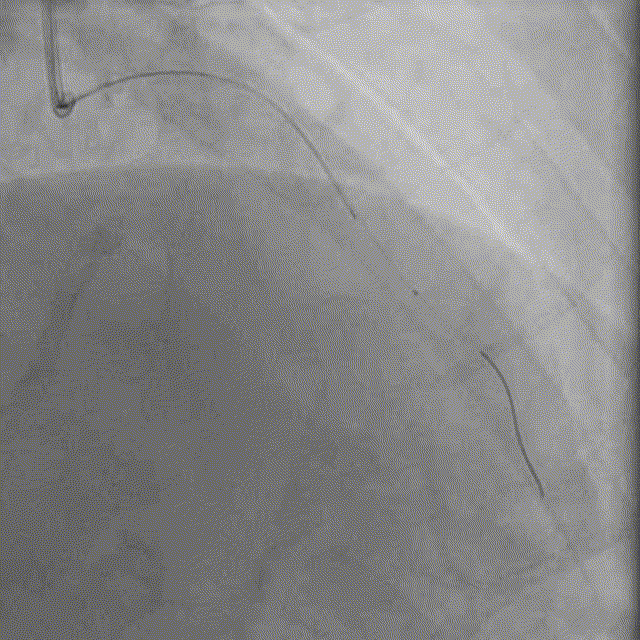

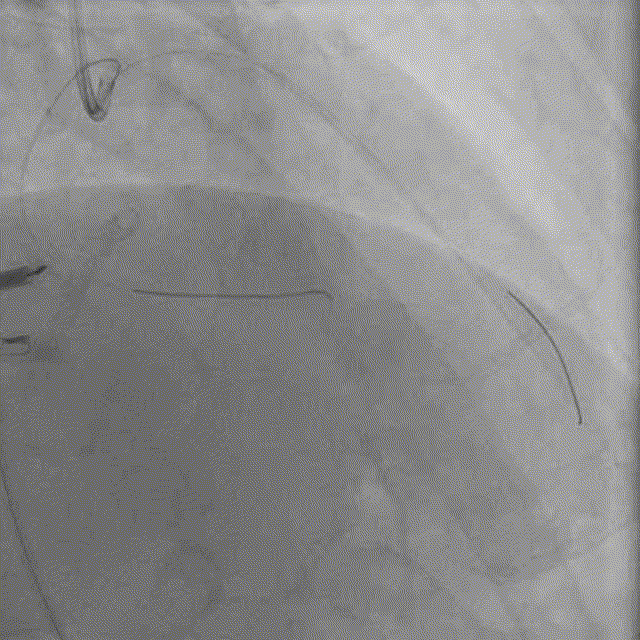

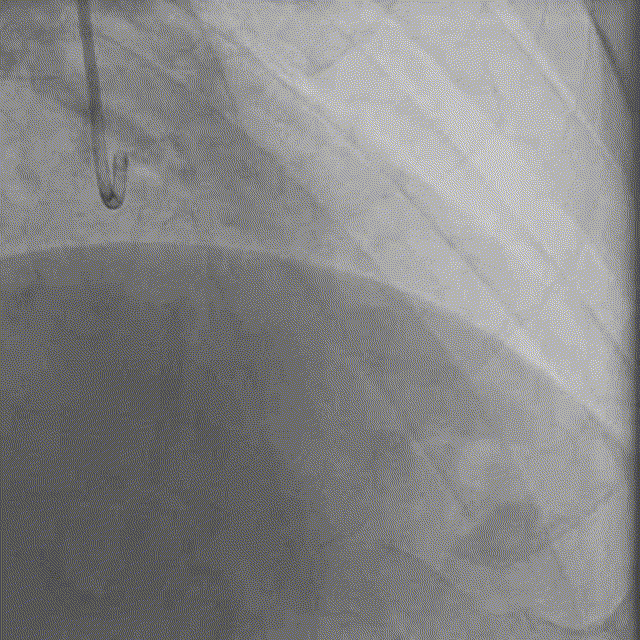

Shockwave 3.5*12mm于LAD-LM病变4atm-6atm反复震波扩张8次 每次10s
随后沿LAD导丝送入Shockwave 3.5*12mm球囊于LAD-LM病变处，由远及近，以4atm扩张触发血管内冲击波，每组10个，后将Shockwave导管扩张至6atm维持10-15s以检验扩张效果、最大化管腔获益，后回抱导管，进行下一组冲击波治疗，共循环发放8组脉冲，复查IVUS提示局部环形钙化环断裂。

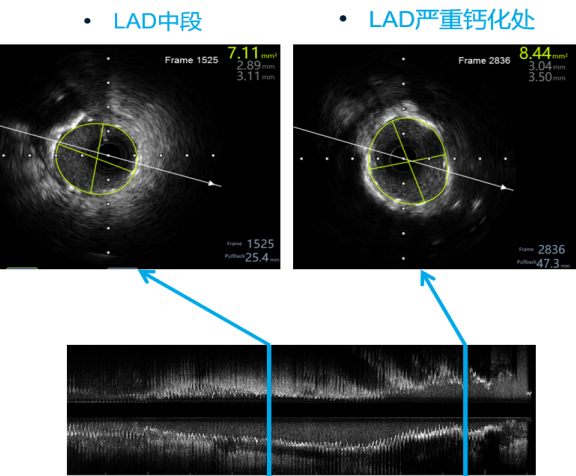

严重钙化处管腔扩大

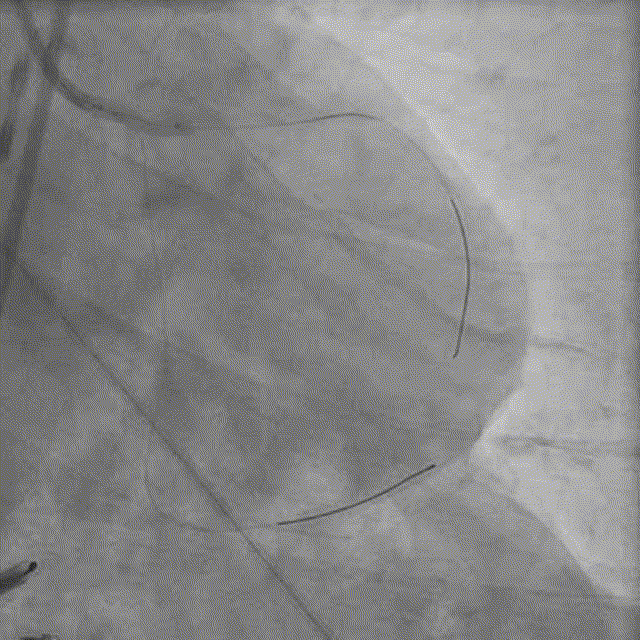

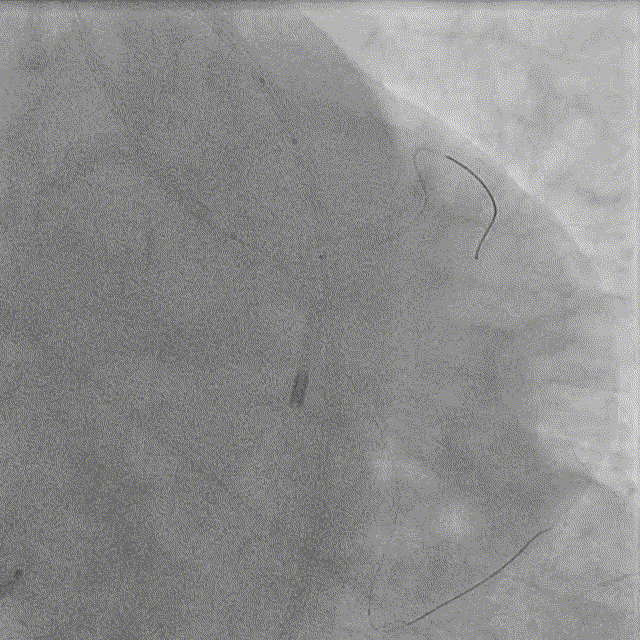

再次沿LAD导丝将2.5x20mm（Tytrak）球囊送至LAD狭窄病变处，给予12-16atm扩张10秒，扩张后撤出球囊，造影见狭窄减轻。遂沿LAD导丝送入2.75x29mm（Firebird2）支架覆盖LAD中段狭窄病变，以12atm扩张10秒。

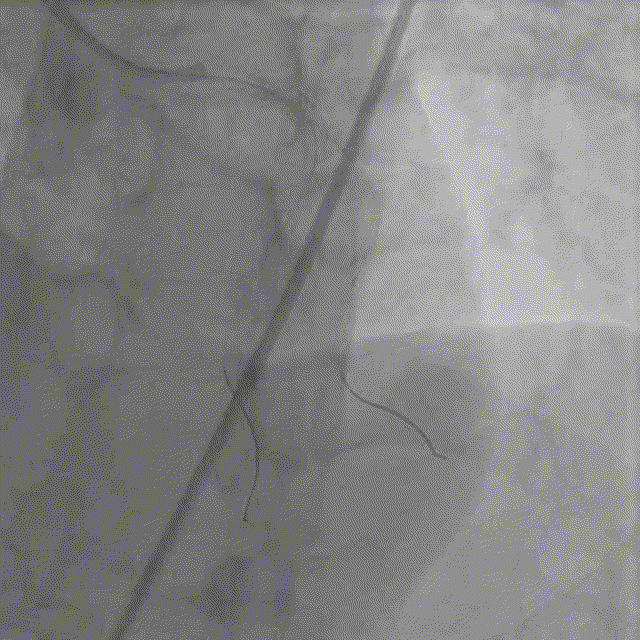

沿LCX导丝将1.25*15mm（Springter）、2.0*20mm（Tytrak）球囊送至远段病变处未成功，遂将2.5x15mm（Tytrak）球囊送至LCX近段狭窄病变处，给予12-16atm扩张，扩张后撤出球囊，造影显示狭窄减轻。

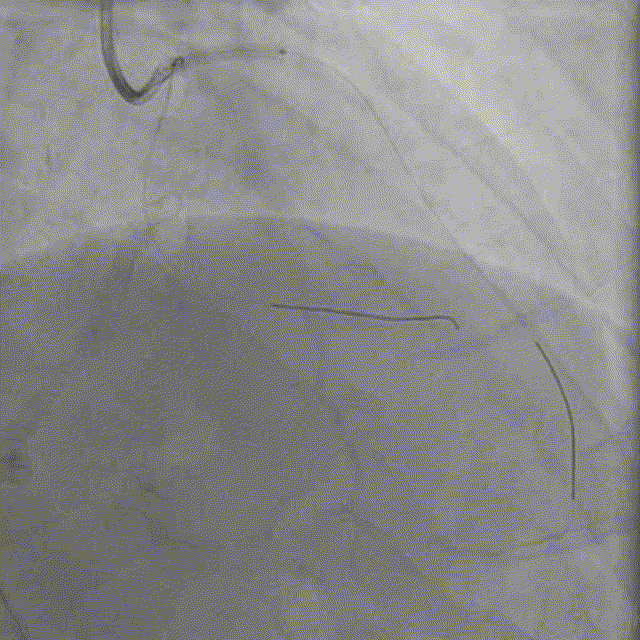

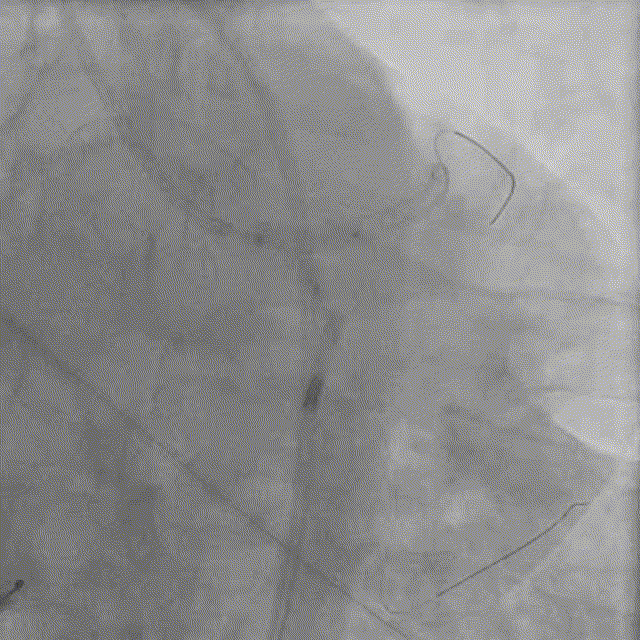

Tytrak 2.5*15mm 12-16atm

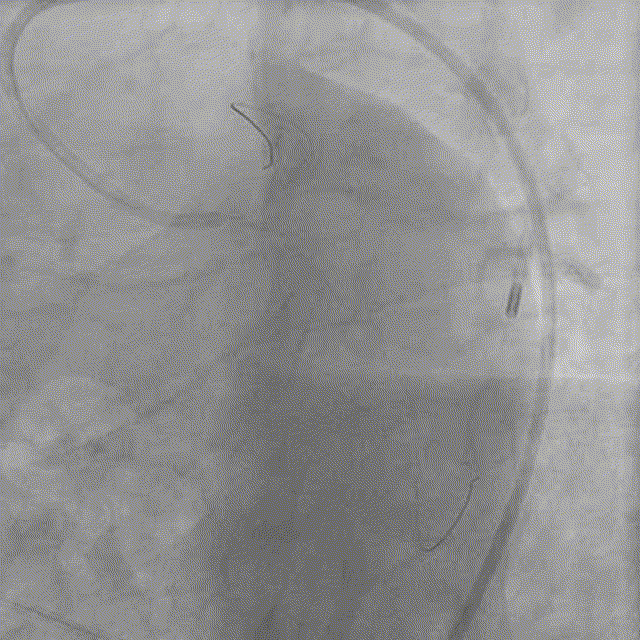

再次沿LCX导丝送入2.5x18mm（Firebird2）支架覆盖LCX近段狭窄病变，以12atm扩张10秒，支架膨胀良好，遂沿LAD导丝送入3.5*15mm（NC Thonic）球囊于LCX开口处给予12atm扩张，扩张后撤出LAD球囊，将PILOT50导丝rewireLAD支架送入LCX血管远段，送入2.5*12mm（Emerge）球囊予LCX-LM以12-16atm行高压后扩张，沿LAD导丝送入3.5*15mm（NC Thonic）球囊与LCX 2.5*12mm（Emerge）球囊在前三叉处以8atm行对吻扩张。

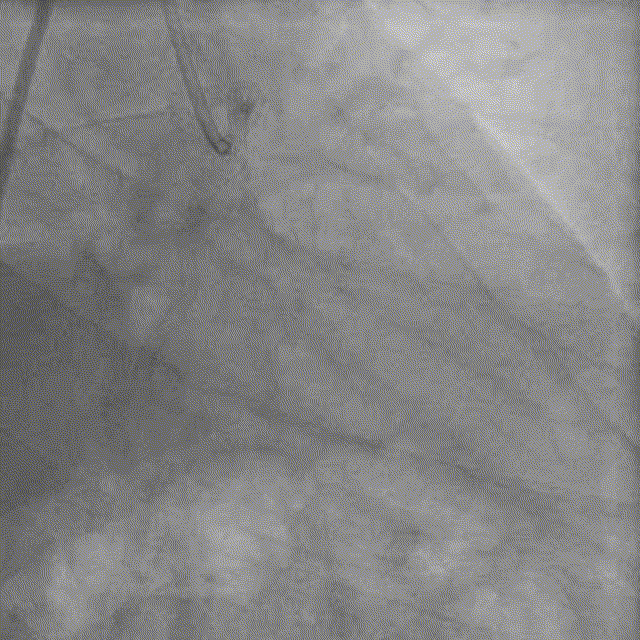

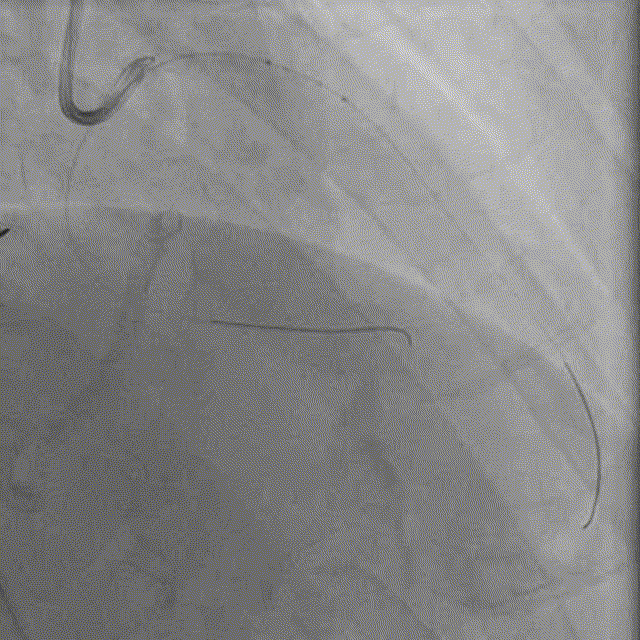

NC Thonic 3.5*15mm 10-16atm

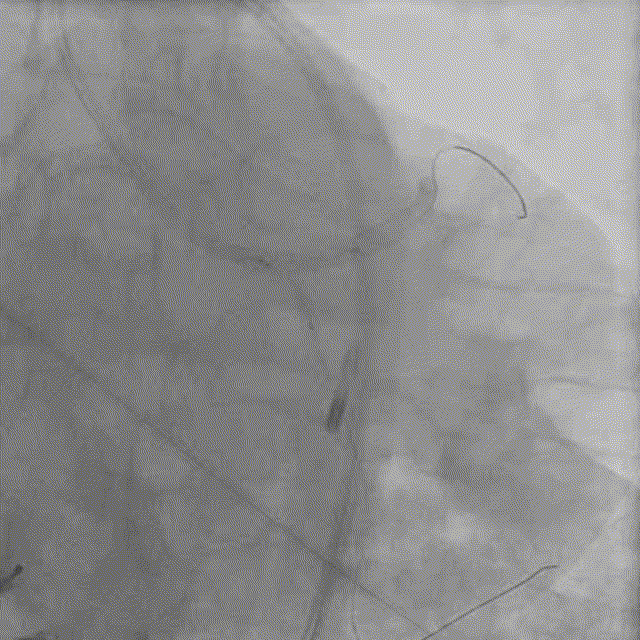

NC Thonic 3.5*15mm 与 Emerge 2.5*12mm 8atm对吻
扩张后撤出LCX球囊，将3.5*15mm(NC Thonic)球囊在LAD近段至LM支架处以16atm扩张行近段优化，扩张后撤出球囊及导丝，复查造影示远段血流达TIMI 3级，未见夹层。

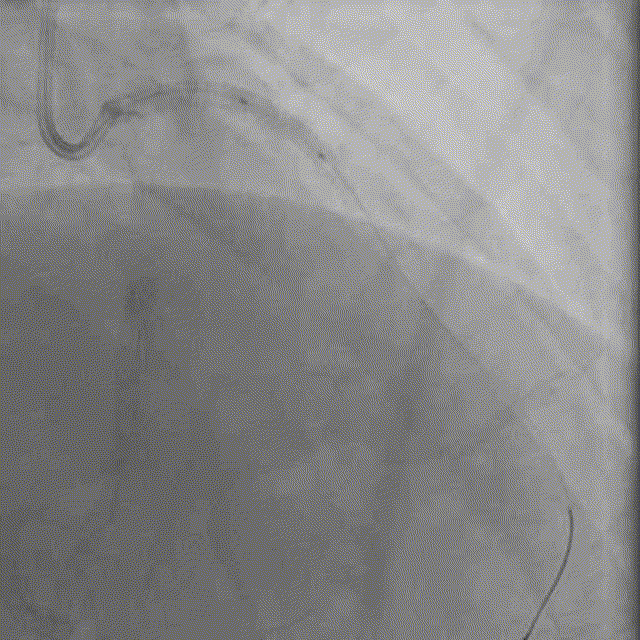

术后结果及最终造影
术后LAD IVUS
术者点评
Shockwave血管内冲击波技术不仅能有效治疗中重度钙化病变，而且操作相对简单、安全性高。冲击波可以让钙化原位碎裂，改变钙化的性质，由硬变软，且可以实现从多个方向裂解钙化组织，导致钙化病变的有效断裂，从而使斑块减容、斑块修饰、血管顺应性恢复。
病例小结
血管钙化病变往往是介入医生的棘手难题。针对这种病变，一般的介入器械往往无法实现充分扩张，甚至有时根本无法到达病变位置。Shockwave IVL技术是发轫于泌尿外科系声波碎石、结合球囊成形术进行突破性研发的创新技术，可通过脉冲式声压力波选择性地作用内膜及中膜下的钙化病灶，使钙化松解却不影响血管内膜的完整性。该项技术已于2021年正式在美国应用于临床，并于2022年5月在我国正式获批上市。
2021版《冠状动脉钙化病变诊治中国专家共识》1已推荐将IVL作为介入治疗前冠状动脉钙化病变的预处理技术，并特别指出：IVL术不仅对浅表钙化有作用，也是目前唯一对于深层钙化有治疗作用的技术；较于其它斑块处理技术，更为安全，有效和简便，包括急性冠脉综合征，无保护左主干，慢性完全闭塞病变和支架膨胀不全等挑战性案例。
随着这一技术的推广普及，血管钙化病变将不再是临床医生在介入治疗路上的“绊脚石”，严重钙化病变的患者也将从这一技术中获益。
手术团队合影
参考文献：
1.《冠状动脉钙化病变诊治中国专家共识》专家组. 冠状动脉钙化病变诊治中国专家共识(2021版)[J]. 中国介入心脏病学杂志, 2021(005):029.
