“贞”心一“课”｜TEER成功治疗外交界隆起合并P3区宽大Flail病变一例

严道医声网 2023-04-21 21:09

2021年6月，首都医科大学附属北京安贞医院集中优势资源，成立了全国第一家心脏瓣膜病介入中心以来，该中心充分发挥介入手术创伤小、风险低、并发症少以及术后恢复快的优势，迄今已完成千余台心脏介入手术。手术范围不仅涵盖了既往传统结构性心脏病的介入治疗领域，同时积极开拓各类主动脉瓣疾病介入手术、各类二尖瓣疾病介入手术，给众多外科手术高危、以及不能耐受外科手术的患者带来了新的手术机会。同时，该中心还在心脏瓣膜疾病领域进行积极探索，立项并开展三尖瓣疾病介入治疗的临床注册研究、主动脉瓣介入术后相关起搏器植入等多个临床注册研究。依托规范化诊疗流程、合理的治疗团队以及推动科学创新，该中心在成立不到1年时，即走在全国前列。

作者：宋光远、卢志南、科雨彤、张骞

编辑：张骞

患者术前资料

基本情况：患者76岁老年女性，主因活动后胸闷、气短2月，加重1周入院。患者2月前步行约500米后出现胸闷、气短，伴咽部紧缩感，无胸痛，无双上肢及肩背部放射痛，无心悸、大汗、咳嗽、咳痰等，休息后数分钟后症状可缓解，未予重视及诊治。此后上诉症状逐渐加重，1周前患者活动后再次出现胸闷、气短，伴心悸，症状持续数小时缓解，并间断出现夜间阵发性呼吸困难，自觉活动耐力明显下降。遂就诊于我院行胸部CT示心影增大，两肺间质性改变，肺水肿，心包积液，双侧胸腔积液，右侧叶间积液；超声心动图示二尖瓣腱索断裂并后叶(P3区累及部分后交界区) 脱垂，二尖瓣反流（重度），左心增大，肺动脉高压（中度），三尖瓣反流(中度），肺动脉增宽，心包积液（少量），为求进一步诊治收入我科。

既往病史：无高血压病史，无糖尿病史。高脂血症病史1月，未服药。无心肌梗死史。无脑血管疾病史。无哮喘史。2017年11月及2022年8月因胸椎压缩性骨折行手术治疗。

二尖瓣置换STS评分：4.128%

入院诊断

心脏瓣膜病二尖瓣脱垂伴关闭不全（重度），三尖瓣关闭不全（中度），肺动脉高压（中度），心脏扩大，心功能III极（NYHA分级），高脂血症，胸腔积液（双侧），腰椎压缩性骨折（术后）

术前评估

患者老年女性，活动后胸闷、气短2月，加重1周，超声心动图检查发现二尖瓣腱索断裂并后叶(P3区累及部分后交界区) 脱垂，左心增大，三尖瓣反流（中度），入院后进一步经胸超声心动图和经食道超声心动图提示二尖瓣后叶P3区脱垂合并多条腱索断裂，二尖瓣后叶P1区及AC区小膨隆样改变，二尖瓣反流（极重度，4+级，Carpentier II），左房增大，左室饱满，三尖瓣反流（轻度），肺动脉高压（轻+度），主动脉瓣钙化并反流（轻度），心包积液（少量）。同时完善冠脉CTA检查未见明显冠脉狭窄，除外心肌缺血所致腱索断裂，考虑患者为原发器质性二尖瓣反流。患者高龄，有心衰症状，虚弱状态，外科手术风险评分高，经心脏团队评估，有二尖瓣介入治疗指征，因此决定该患者择期行TEER治疗。

术前超声评估结果：

手术过程

患者全麻、建立静脉通路后，穿刺右侧股静脉，预埋ProGlide缝合器。食道超声指导下房间隔穿刺成功，予肝素4000单位，保持ACT>250秒。将Superstiff导丝送至左房，应用18F鞘管扩张穿刺部位，沿导丝将可操控导引导管送入左房。将Mitraclip导管输送系统送至左房，在X线和食道超声指引下调整成形夹位置后送入左心室，先后使用XTR、NTR二尖瓣夹各一枚，钳夹反流区域，超声显示反流明显减少，多切面证实夹合组织充分，释放成形夹。在X线和食道超声指引下，撤出导引导管和输送系统，缝合右股静脉穿刺点，应用弹力绷带加压包扎。血压心率平稳，拔除气管插管，手术顺利结束，安返普通病房。

术前超声评估

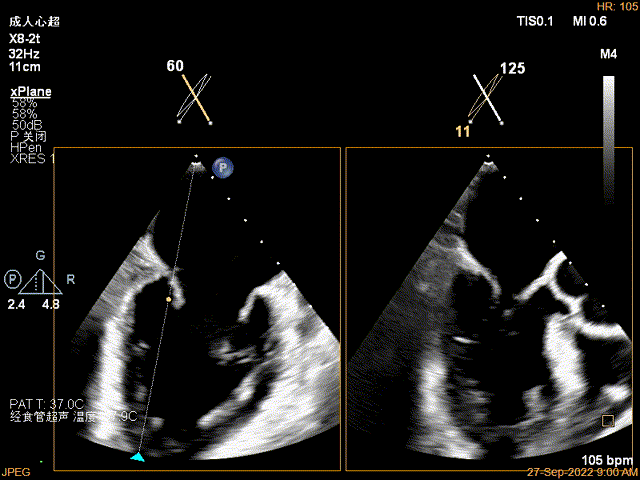

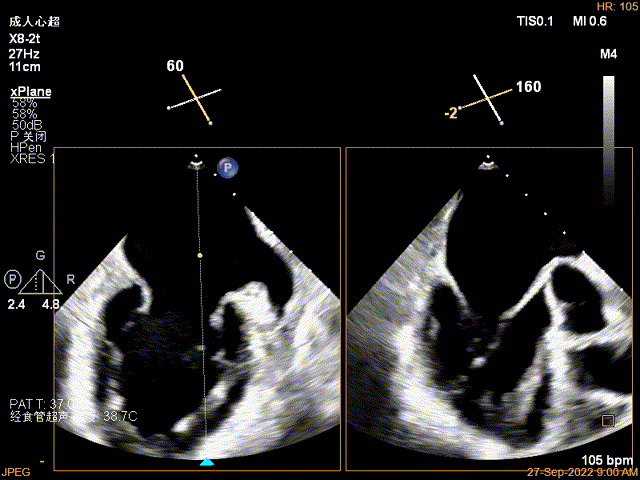

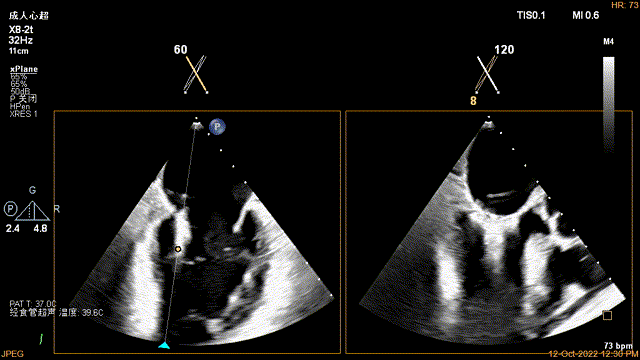

X-plane示二尖瓣后叶P3区脱垂合并多条腱索断裂

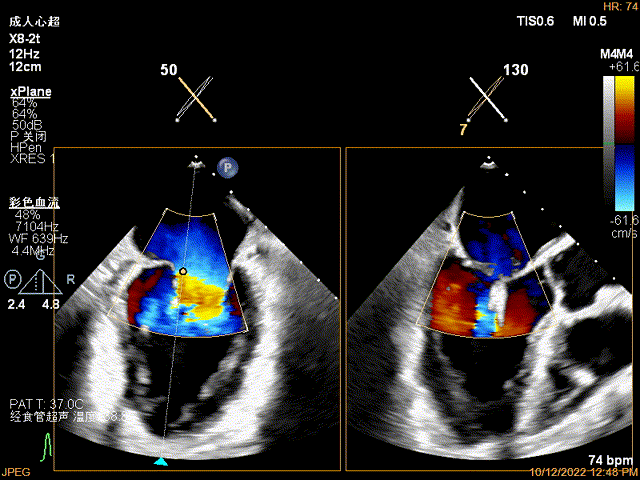

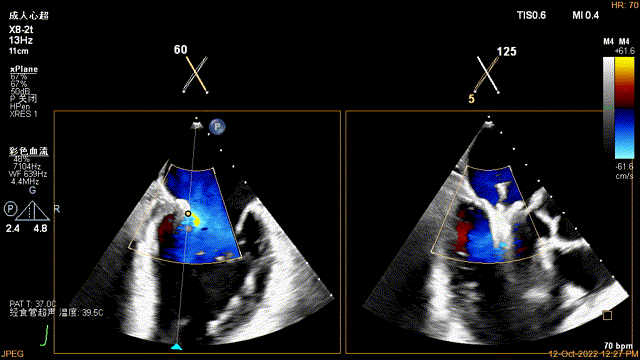

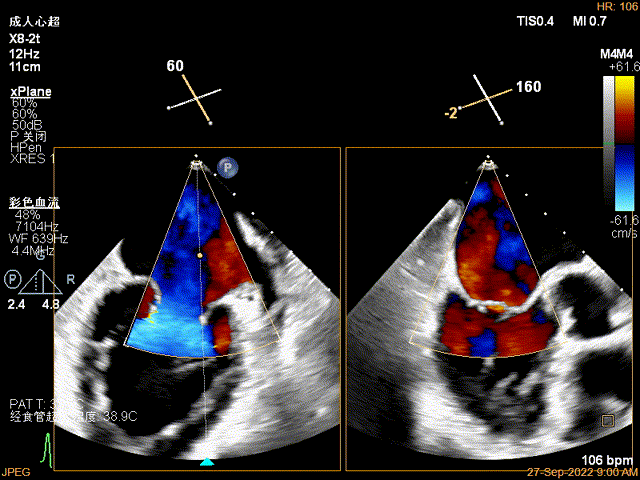

X-plane with color Doppler 示MR返流束主要来自于P3区

X-plane示二尖瓣前交界区（AC区）小膨隆

X-plane with color Doppler提示AC区微量返流

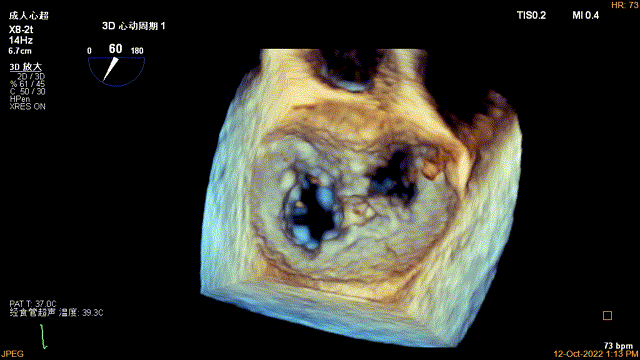

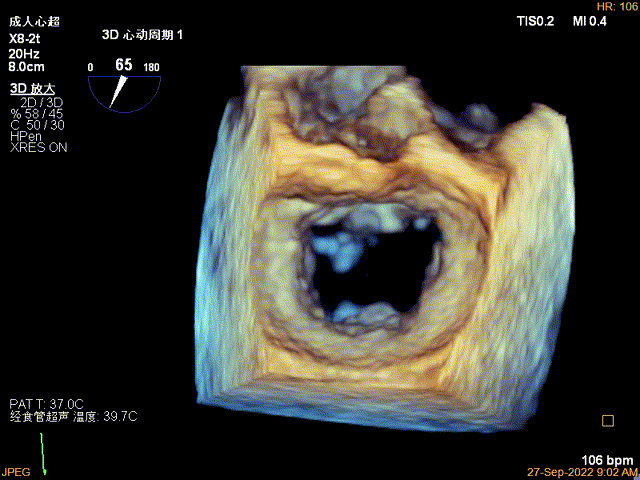

3D enface view示二尖瓣P3区脱垂合并多条腱索断裂，二尖瓣前交界区（AC区）小膨隆

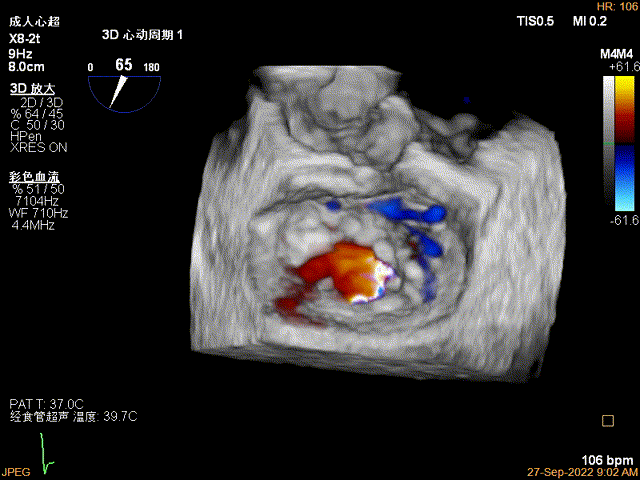

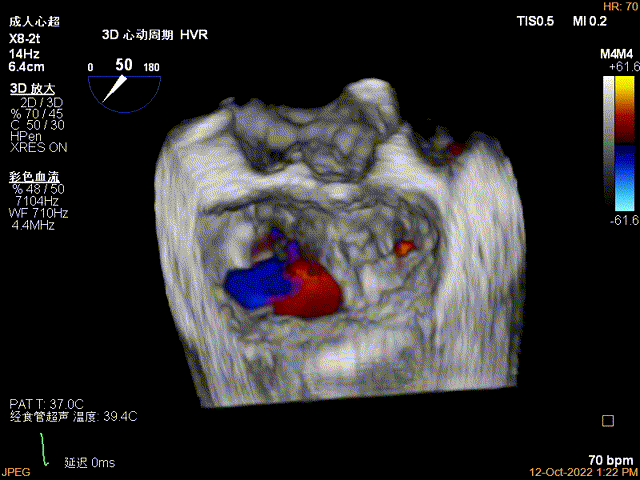

3D with color Doppler 示MR血流束来自于P3区

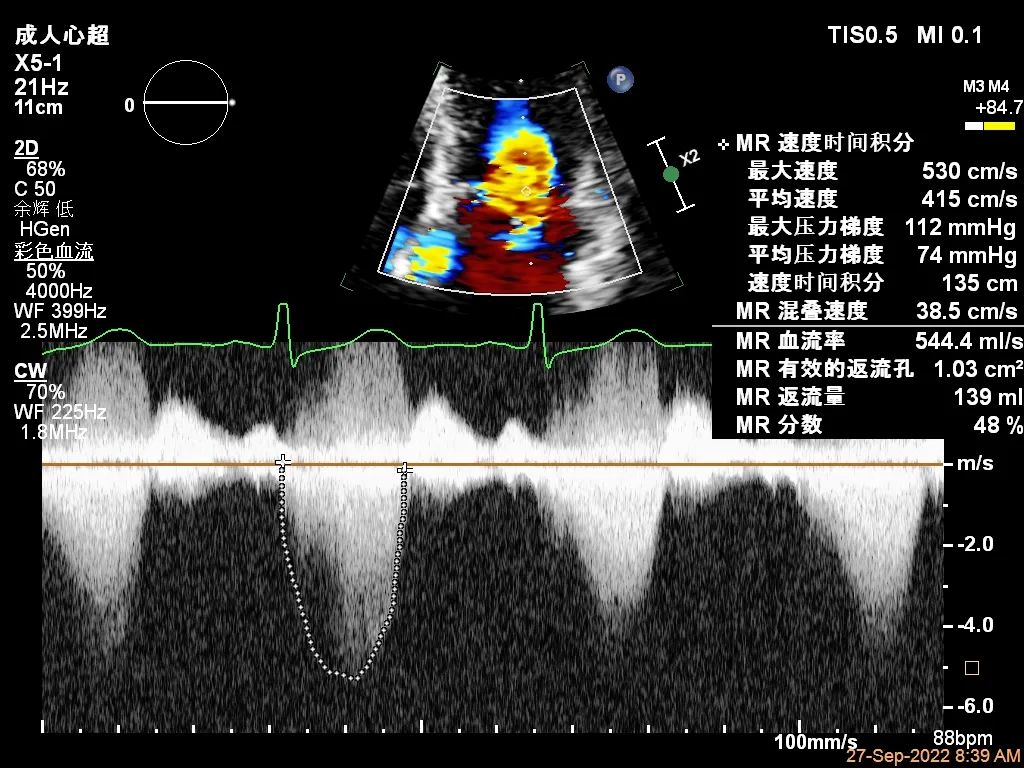

PISA定量：VCW=7.6mm，r=15mm, EROA= 1.03cm²，Rvol=139ml，RF=48%

PW显示肺静脉收缩期血流频谱呈逆向

MPR模式测量瓣膜面积6.13cm²

二尖瓣口平均跨瓣压差=4mmHg

房间隔高度=5.26mm

术中及术后即刻超声评估

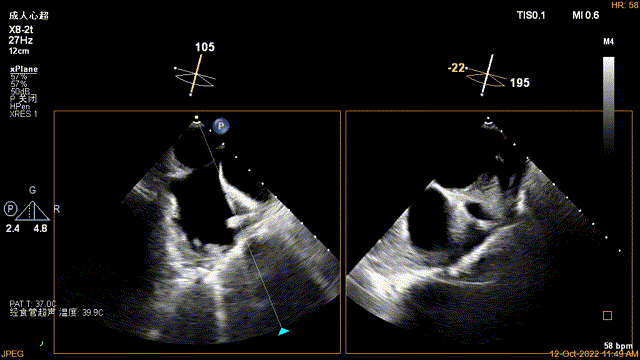

X-plane指引下确定房间隔穿刺点

穿刺点高度测量：4.23cm

3D enface view显示房间隔穿刺导管沿3点方向进入左房

标准的Bicom切面调整CDS位置

3D enface view将夹子关小尽量靠近内侧主要病变区域，调整夹子轴向至与病变区域二尖瓣前后叶对合缘相垂直

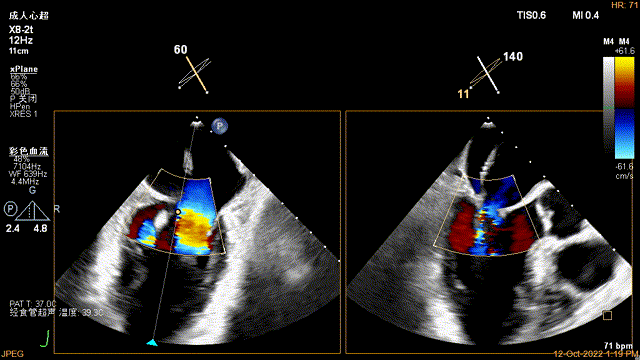

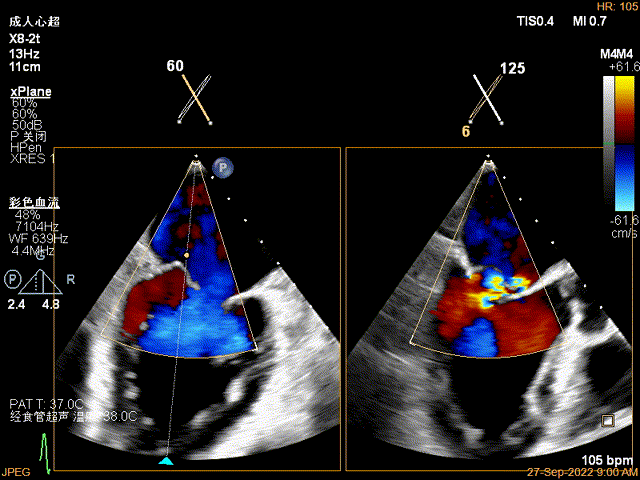

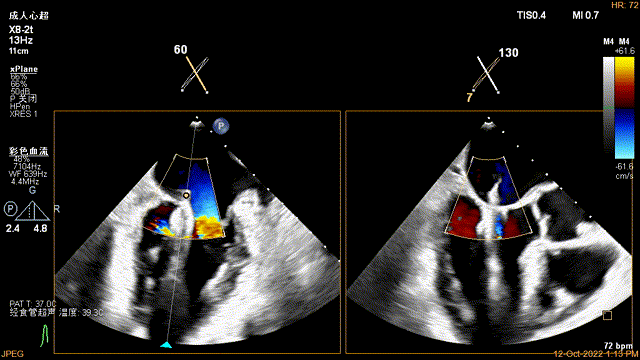

X-plane color 提示夹子位置良好，可正好将P3区病变血流束劈开

将夹子关闭并缓慢置入3区左室侧

将夹子调整至120度左右，回拉脱住病变区域前后瓣叶

Gripper down，可以看到前后瓣叶上的gripper弹跳明显，提示抓捕了足够多的瓣叶组织

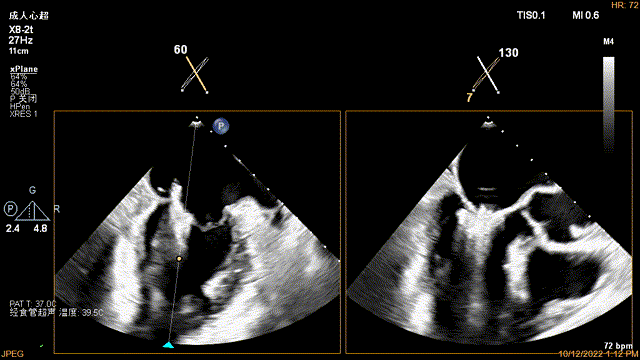

夹子关闭后病变区域返流量明显减少，外侧区域少量残余返流

3D enface color view释放XTR后确认残余返流情况

3D enface view CDS到达残余返流区域并调整第二枚瓣膜夹NTR轴向

X-plane指引下NTR进入左室并抓捕残余返流区域瓣叶

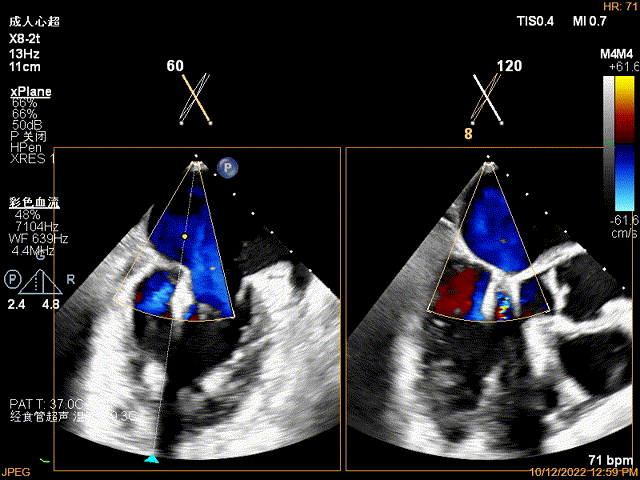

X-plane color 夹子关闭后外侧微量残余返流

3D enface view确认抓捕区域组织桥稳定

释放前确认二尖瓣瓣口平均跨瓣压差：4mmHg

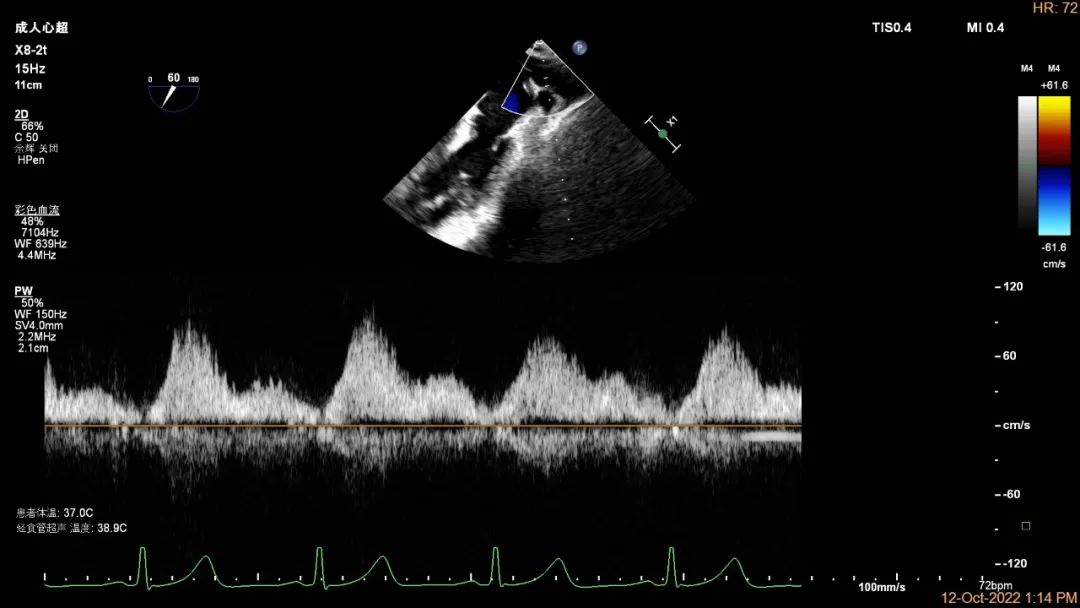

肺静脉血流频谱恢复正向

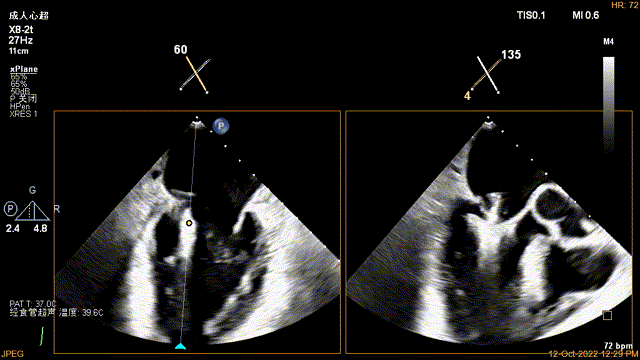

X-plane实时监测夹子释放

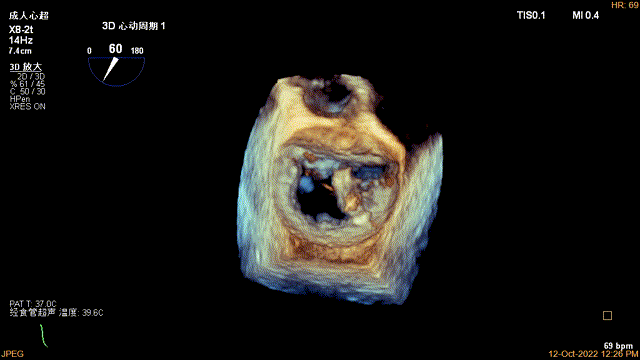

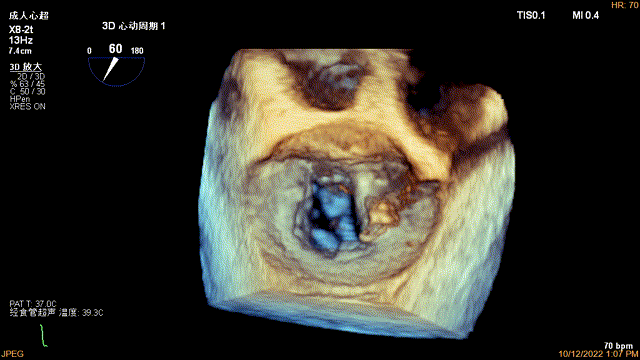

释放后3D enface view确认二尖瓣情况

3D enface color view释放后确认残余返流情况

手术心得

1.该患者引起重度二尖瓣反流的主要病理生理机制来源于P3区的宽大Flail病变，由于房间隔较为菲薄，支撑力减弱，因此房间隔穿刺的高度需要更高一些；

2.由于病程较短，左心房扩大并不明显，考虑此处心衰加重的原因是后内侧连接P3的腱索急性断裂导致，且该患者二尖瓣瓣口面积仅5.8cm²，左房空间有限，因此手术策略先植入一个XTR处理病变最严重的区域，然后根据残余MR严重程度及机制，二尖瓣瓣口跨瓣压差等情况决定是否植入第二个clip以及瓣膜夹的型号；

3.在左心房内调整瓣膜夹轴向，根据前后叶在内侧对合的弧度，瓣膜夹轴向调整为11-5点方向，第二个瓣膜夹子置入时结合DSA切线位和TEE-X-plane，尽量与第一个瓣膜夹平行紧靠，不仅完全覆盖退行性残余MR病变，而且起到较好的锚定作用，两个clip活动更加稳定；

4.在抓捕瓣叶的时候，由于连枷样改变活动度大，采用减少潮气量以及暂停通气的方式有效增加了钳夹的成功率；

5.由于后叶脱垂组织冗长宽大，钳夹时应充分夹持足够的瓣叶，并且清晰看到gripper的弹跳征象，确认瓣叶夹合长度。关紧瓣膜夹以后，通过多切面观察前后叶的张力是否对称，瓣膜夹活动是否稳定，3D影像下组织桥是否对称稳定，释放后残余MR是否改变等多个角度观察钳夹的确切和可靠性。

该患者外交界亦有隆起，但未造成明显的MR，结合患者的病史特征，虚弱状态以及手术风险，心脏团队在充分评估的基础上，选择TEER治疗，很好的解决了引起重度二尖瓣反流的关键致病机制，患者术后恢复迅速，生活质量改善显著，为我们成功应对这一类复杂MR的患者积累了宝贵的经验。
