大家好，欢迎来到星座PCI，我是范永臻。如果说十二星座里哪个星座的人最热心助人，那当然是小天使双鱼座啦。他们喜欢帮助别人，哪怕牺牲自己。说到这里各位有没有想起来CTO手术呢，CTO手术难度高，放射剂量大，也是牺牲自己来为换取患者的健康，如何尽量缩短手术时长呢，尤其是面对无残端CTO病变，无法明确穿刺入口，接下来就跟大家分分享IVUS指导无残端CTO Entry point的一个病例。
IVUS 对无残端CTO的指导价值
Proximal cap ambiguity
• 常见，占CTO-PCI的31%
• 77%的近端纤维帽附近伴随着边支
• 介入时使用逆向技术和/或IVUS指导更常见
• 介入成功率相对较低
Karatasakis A, et al. J Invasive Cardiol2016;28(10):391-6
IVUS Navigated in Side
Branch to Resolve ambiguity
Case : CTO of Ostial LAD

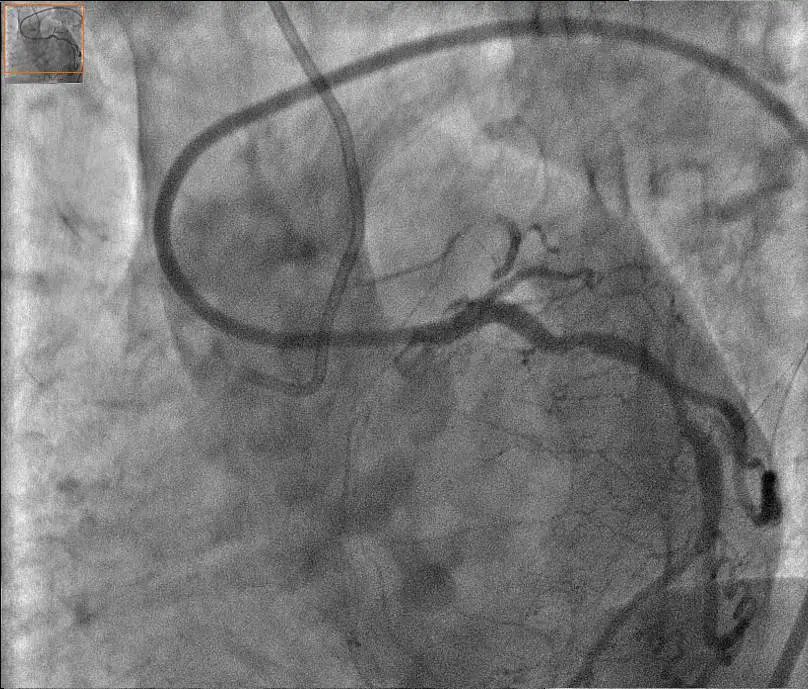

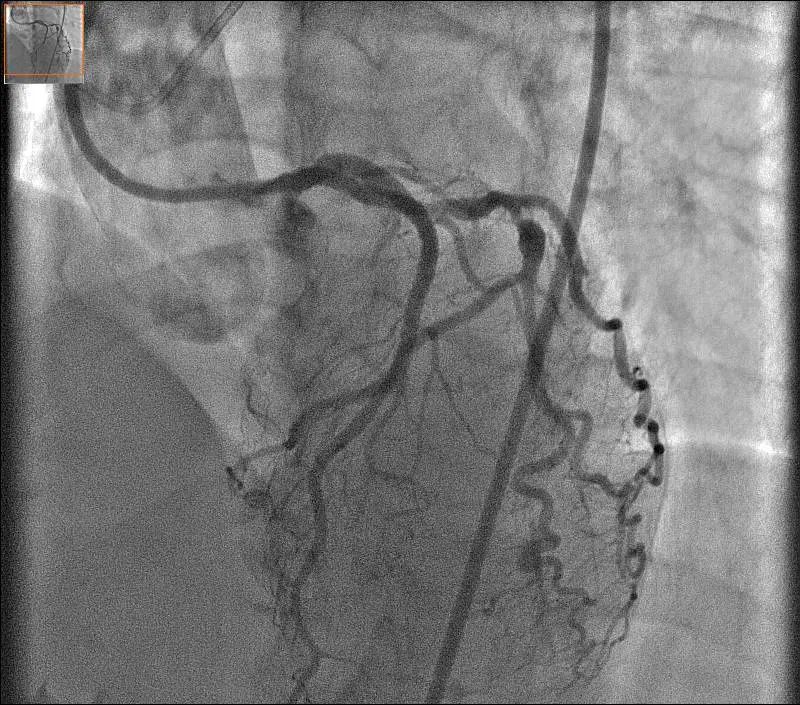

Baseline CAG
MC+ pilot 150/G2, Failed

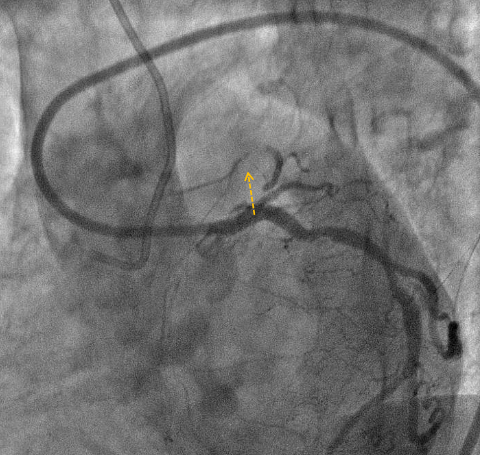

IVUS in diagonal or in OM?

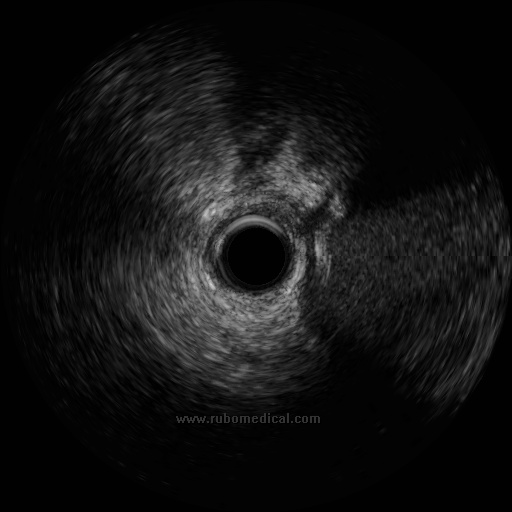

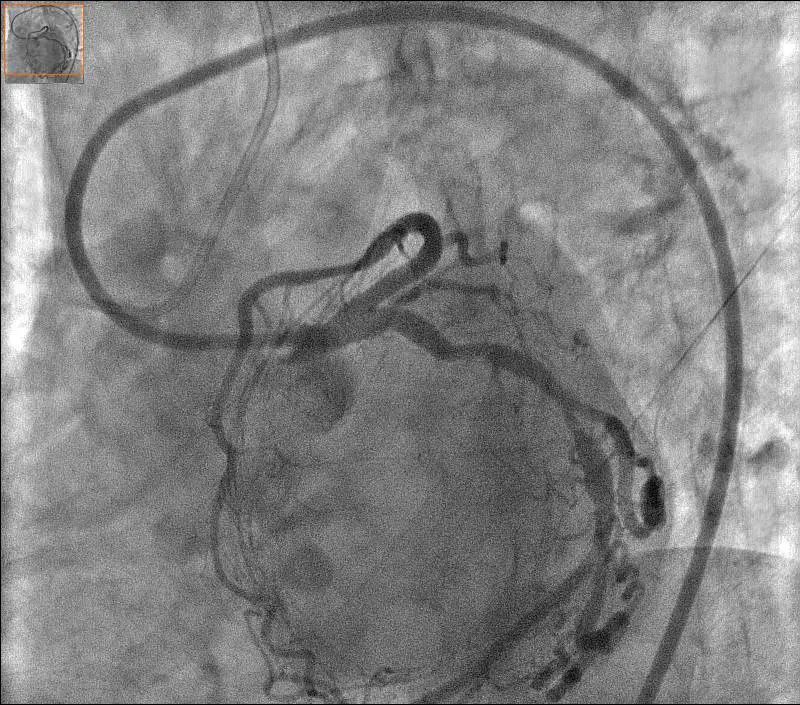

IVUS in Side branch
LCX coming in
Ostial LAD

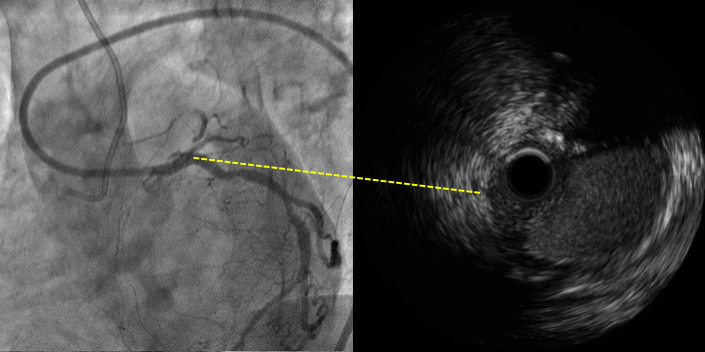

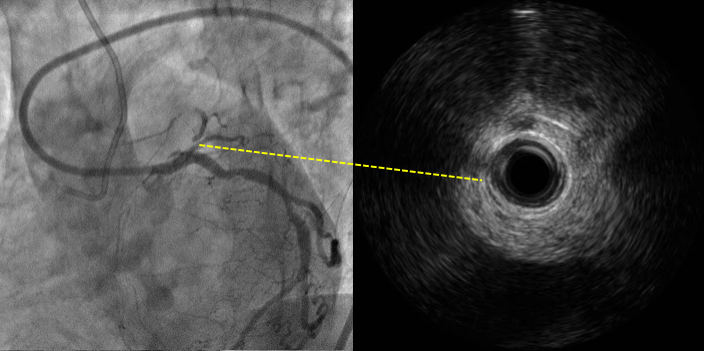

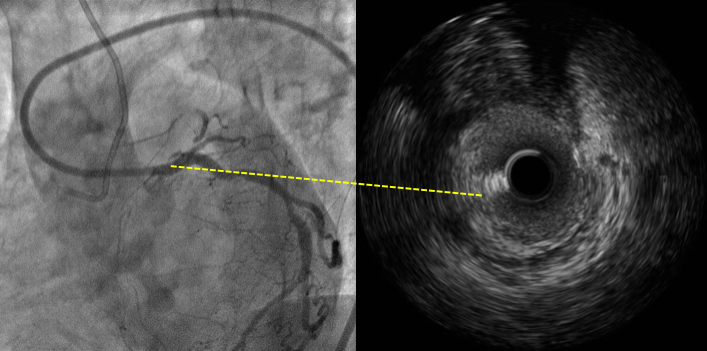

结合IVUS图像确认穿刺点及穿刺方向
Discrepancy

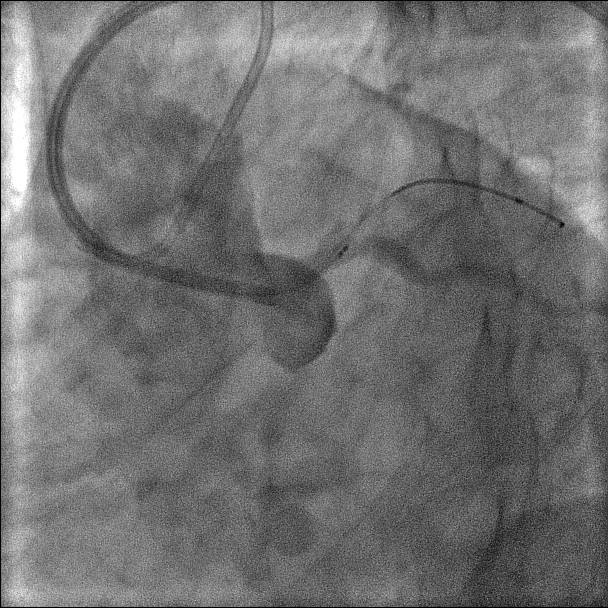

MC+ pilot 150, crossed

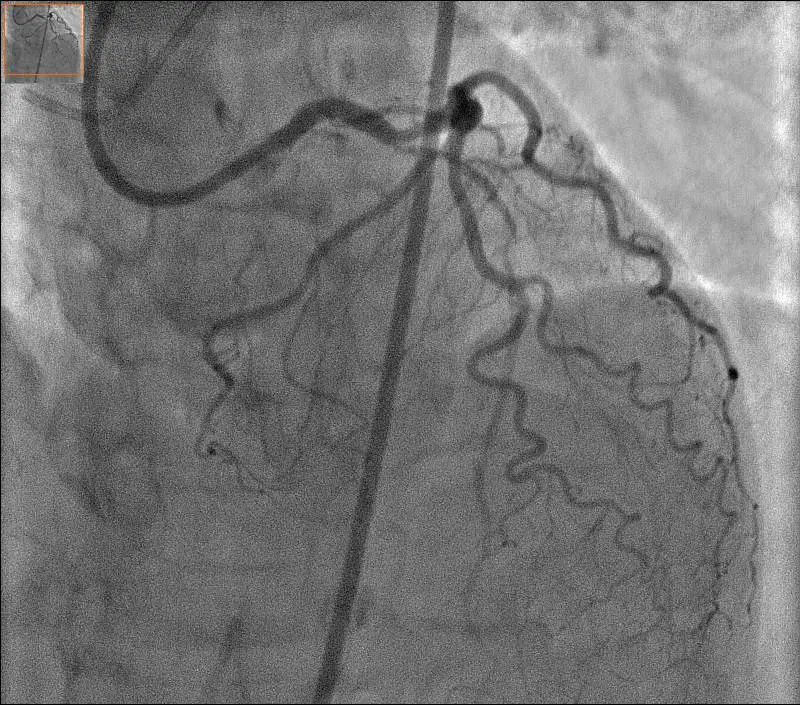

Final result
IVUS引导下Entrypoint的策略
• 边支靠近闭塞段
• 边支直径尽可能在1.5mm以上
• 边支的长度尽可能大于IVUS导管探头至头端的距离
• 边支过分扭曲会影响IVUS导管通过，也会影响对主支CTO残端的判断
• 帮助决定穿刺导丝的种类、塑型与微导管的选择
• 帮助决定导丝的穿刺点及导丝穿刺方向
• 确认穿刺导丝是否正确进入残端
• “葫芦”样或“8字”样特征：

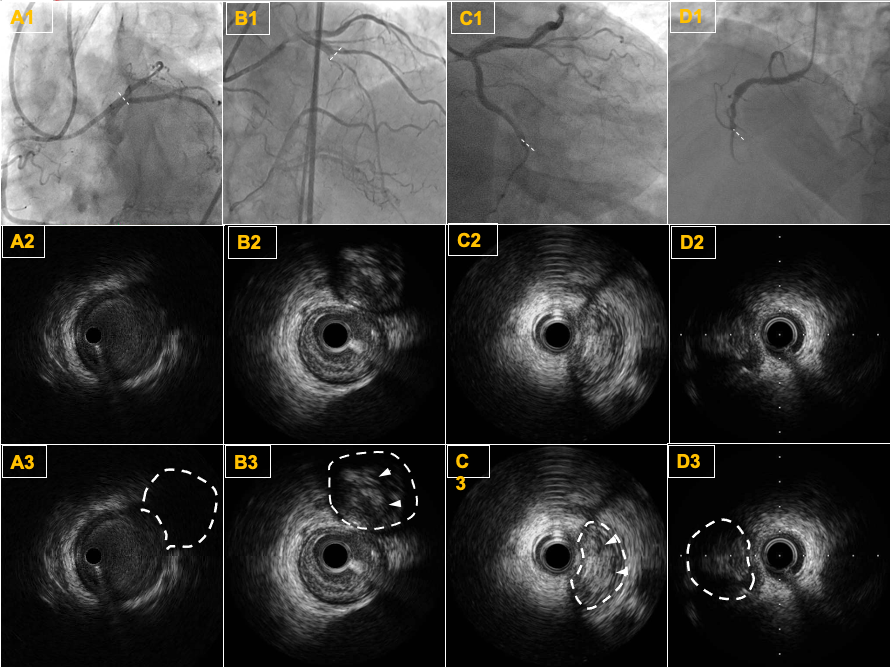

• IVUS显示分支与主支的血管中膜层汇合的特征图像，分支与主支直径的突然变化
• 本中心研究所示，当IVUS所示的CTO残端部位纤维帽可见明显的“blood spackle of microchannels ”（白色箭头），正向导丝通过成功率明显高于不可见“blood spackle” 的患者。(62.5% vs 37.5%, p=0.02).

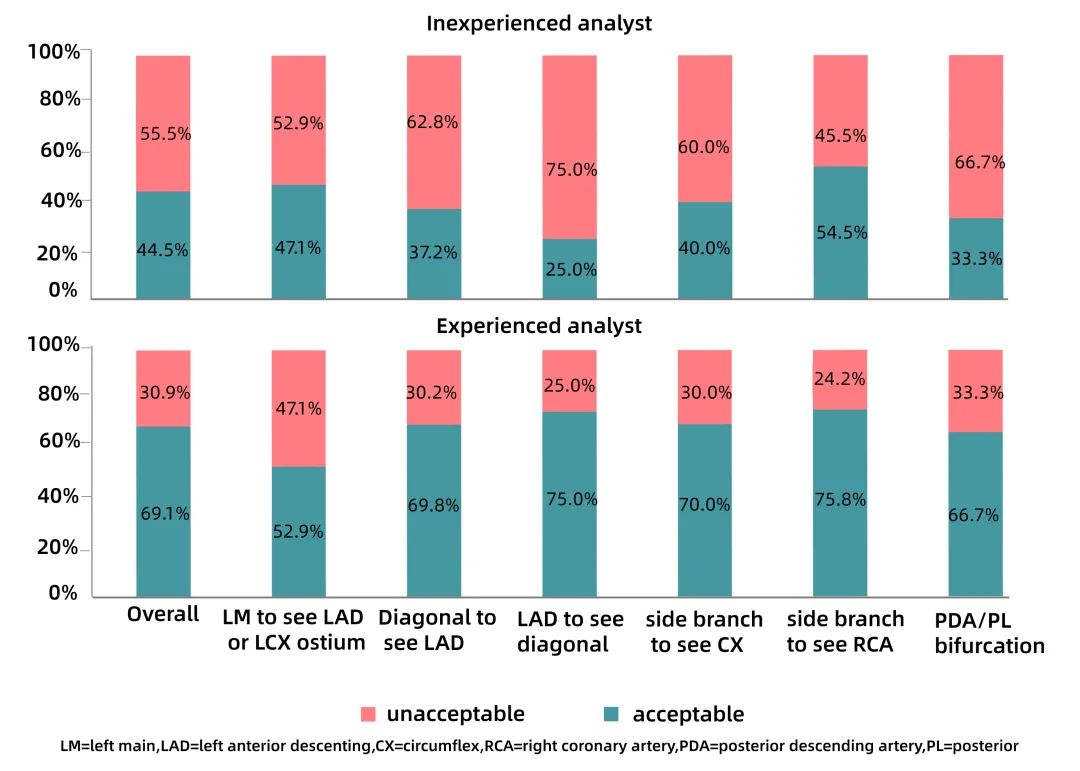

• Among the cases with unclear IVUS imaging of CTO cap, 32(68.1%) cases of including wide angle(≥60°) between side branch and main vessel, 2 (4.3%) cases of tortuosity of side branch 4(8.5%) cases of stent in side branch , 9(19.1%) cases of deep calcium of CTO proximal cap.

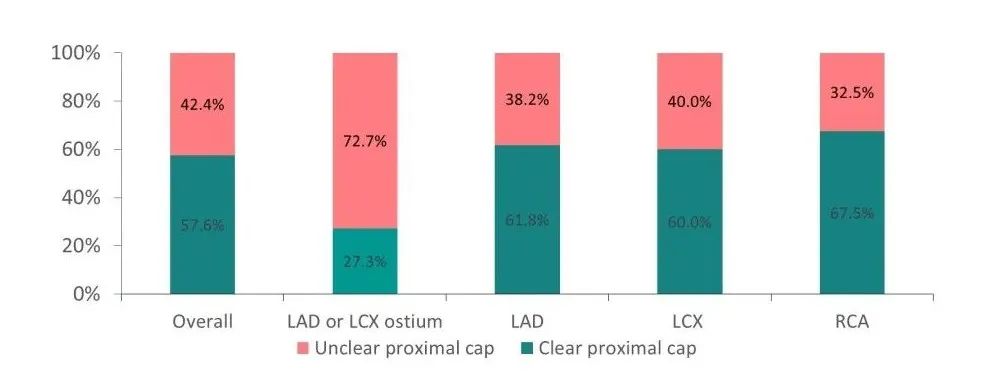

• Unclear imaging of proximal CTO happens most commonly in the cases of LM to see LAD or LCX ostium (70.6%), but most uncommon in CX (30%).
Yongzhen Fan, et al. ACC2019.
• CTO location was LM distal bifurcation (occluded ostial LAD or LCX) in 15%, LAD in 43%, RCA in 33%, or LCX in 9%.

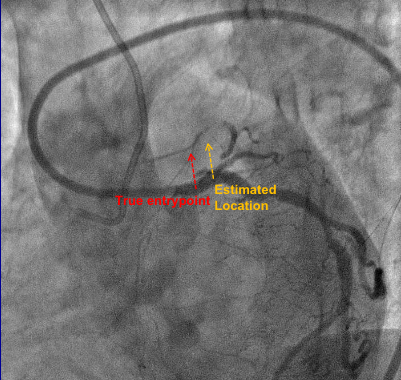

• The distance between the true (IVUS-determined) and estimated (angiographic) cap location was 1.9±2.7mm by an experienced interventionalist or 2.8±2.8mm by an inexperienced analyst, p<0.001.
• 经验丰富的CTO术者，在单纯以造影来判断无残端CTO的Entrypoint时，其中有近30.5%的病例与IVUS有判断的Entrypoint距离在1.5mm以上，这种情况可能会导致前向穿刺的失败甚至不良并发症的发生。
Yongzhen Fan, et al. ACC2019.

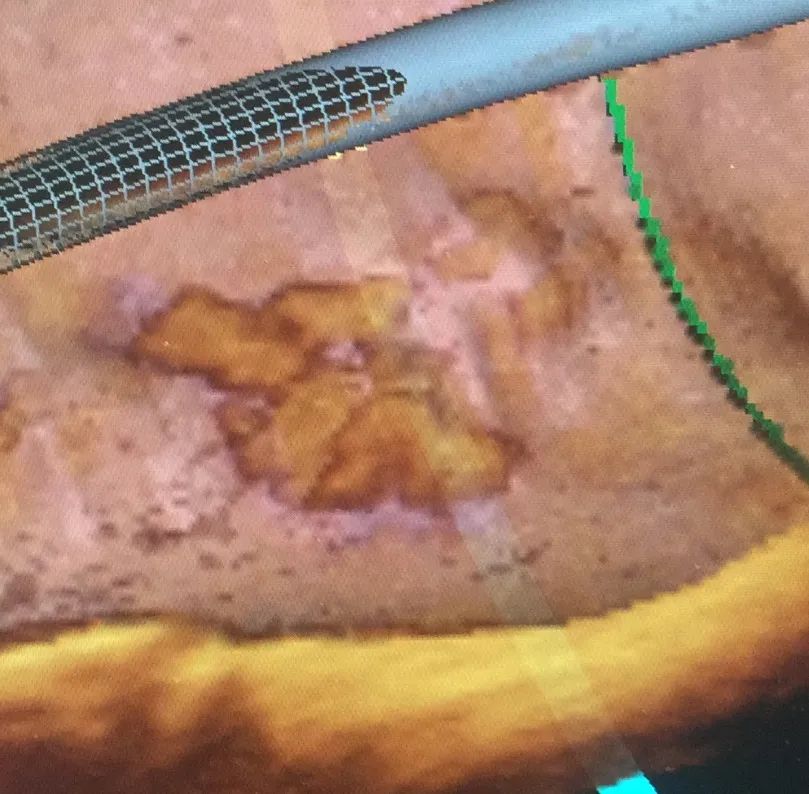

OCT to identify proximal cap
IVUS引导下Entrypoint的方式
方法一：直接IVUS实时引导，提供残端的最佳影像
缺点：
1.要求导引导管能大到与IVUS和微导管匹配或不得不使 用“乒乓”技术
2.IVUS导管可能会妨碍导丝的穿刺且IVUS导管在脊部难以固定
3.阻碍了造影剂注射，尤其是在分支血管与闭塞血管成小角时

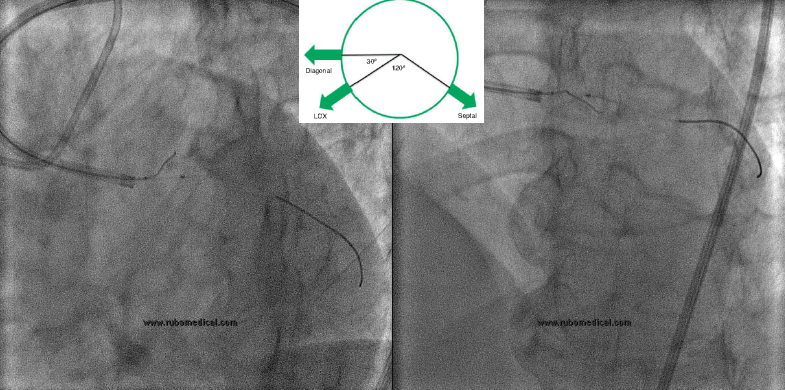

方法二：IVUS确认残端后，利用多角度造影作“路图” ，退IVUS管。利用“路图”引导导丝穿刺
缺点：
导丝可能穿刺进入假腔。因此后续需要血管内超声来确认导丝在腔内的位置，甚至需要重新Entrypoint
