人工心脏瓣膜置换术后瓣周漏(Paravalvular leakage, PVL)是其特有的并发症,主要由于瓣环缝线松脱、断裂,或者人工瓣环缝合处自体组织撕裂等多种复杂原因引发。据国外文献报道,外科换瓣术后瓣周漏的发生率在主动脉瓣约为2~10%,二尖瓣约7~17%,二尖瓣瓣周漏发生率明显高于主动脉瓣。严重的瓣周漏可引起心力衰竭、心律失常、溶血、心内膜炎等并发症,既往对于瓣周漏的治疗以外科手术为主,然而外科再次手术风险极高,死亡率增加,因此,针对此类患者临床医生更倾向寻求介入治疗技术。

今天,我们分享一例二尖瓣瓣周漏合并主动脉瓣狭窄伴关闭不全的高龄高危患者,这位患者体弱,无法耐受第二次外科手术,因此我们结合超声、CT等影像详细分析,为患者个性化制定了TAVR联合二尖瓣瓣周漏封堵的一站式介入手术方案:

患者情况

张某林,男性,66岁,身高170cm,体重66kg。

主诉:二尖瓣置换术后9年,间歇性气短加重半年。

初步诊断:主动脉瓣狭窄,二尖瓣瓣周漏,肺动脉高压(中度),血红蛋白尿,溶血性贫血,高血压病III级,心功能III级。STS Score为20.91%,Euroscore II为12.66 %。

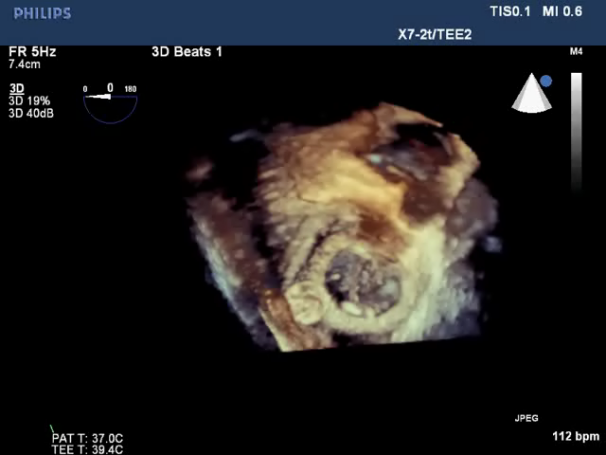

术前超声检查

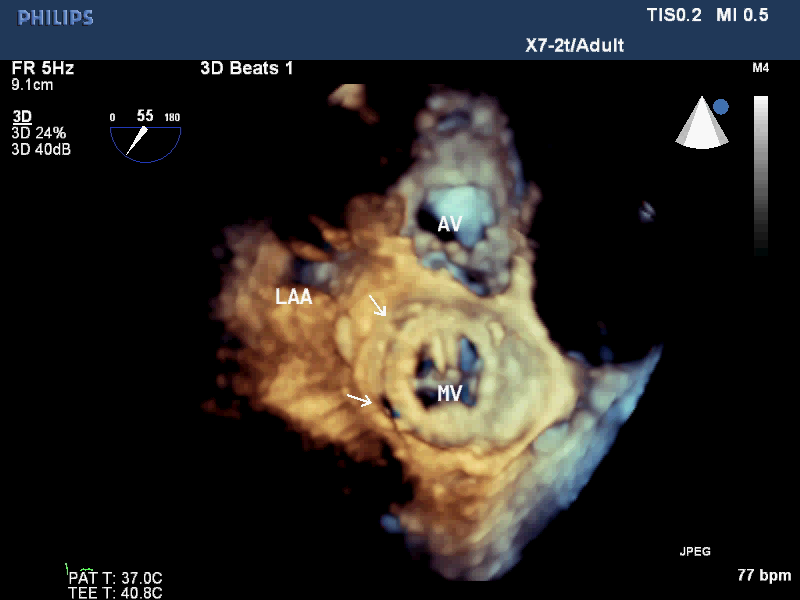

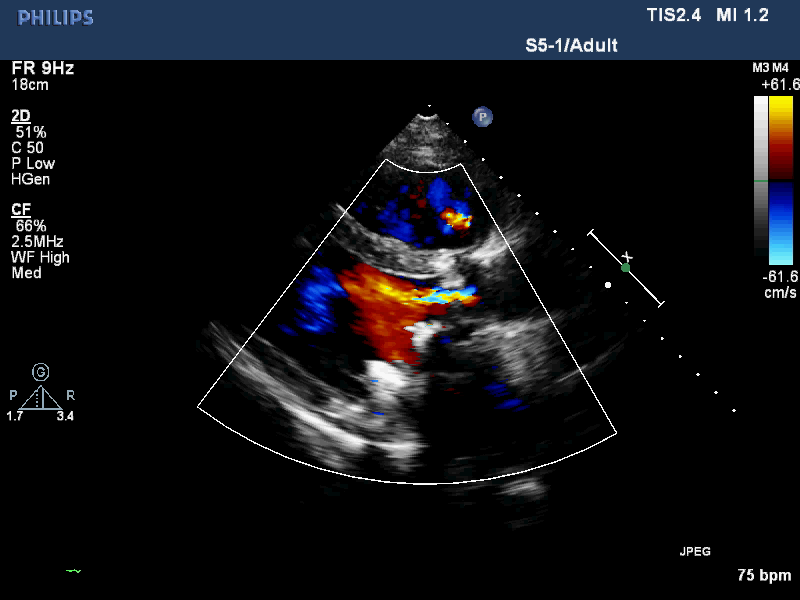

超声提示:主动脉瓣狭窄并关闭不全,PGmax42mmHg,返流8ml,三叶瓣,钙化轻,EF47%。二尖瓣瓣周漏(两处8点,10点),较大返流10ml,三尖瓣关闭不全(中度),肺动脉高压(PGmax48mmHg)。

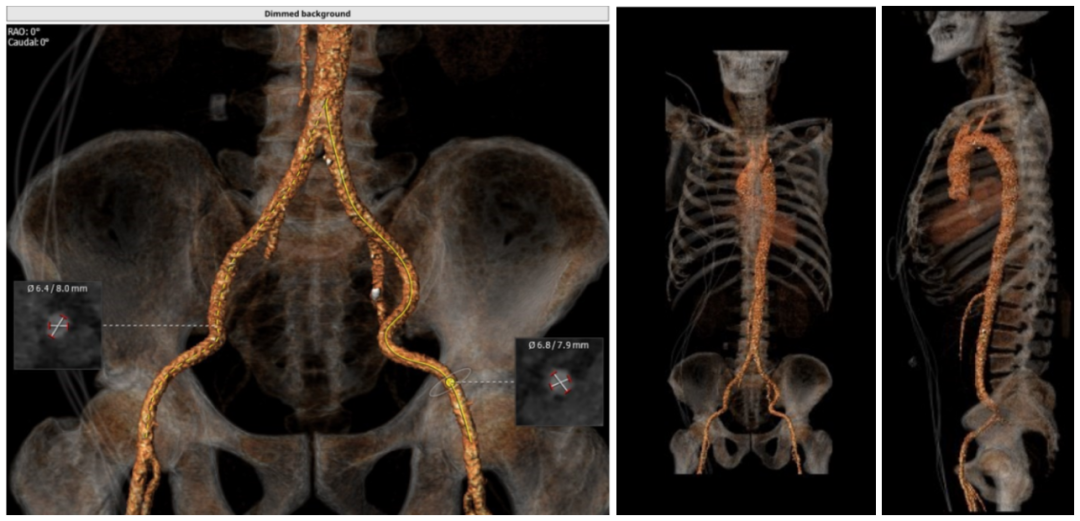

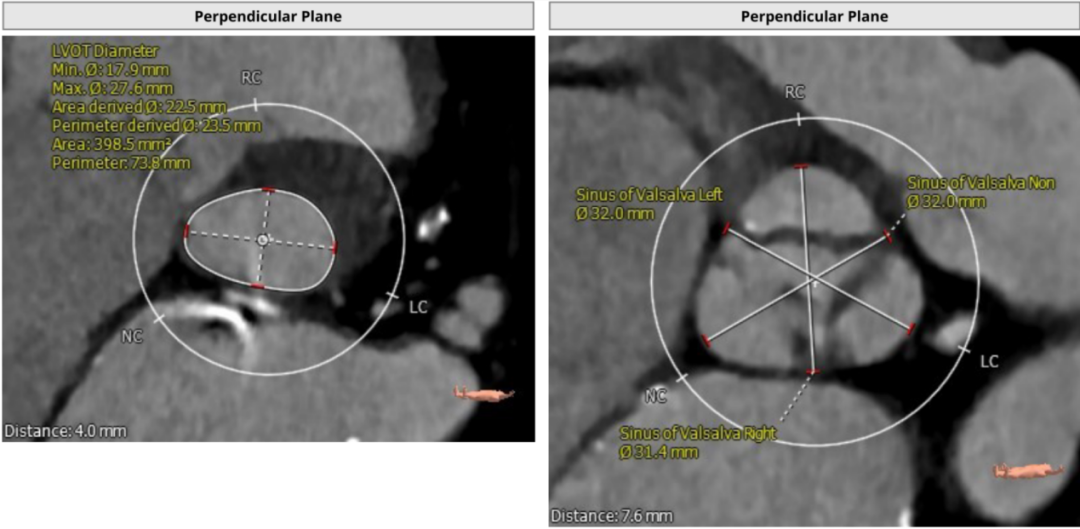

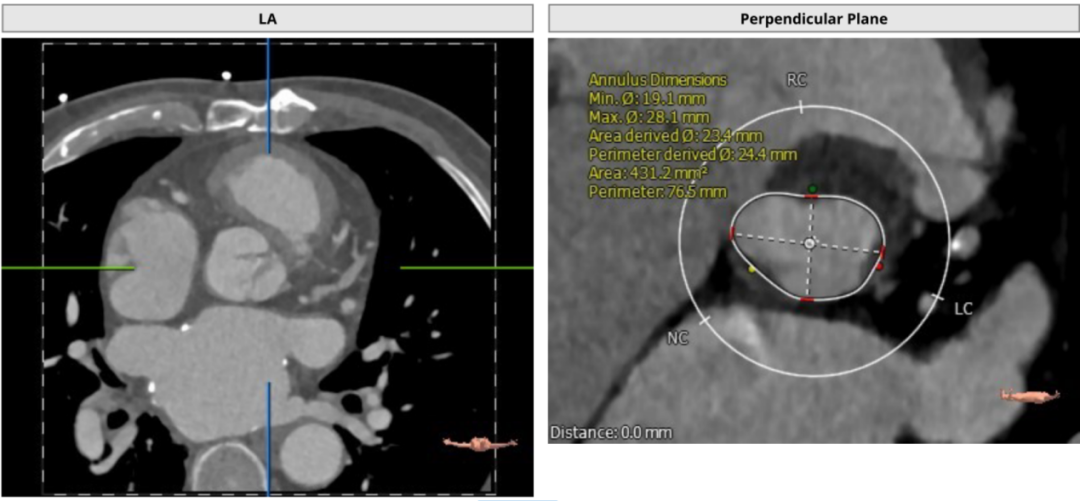

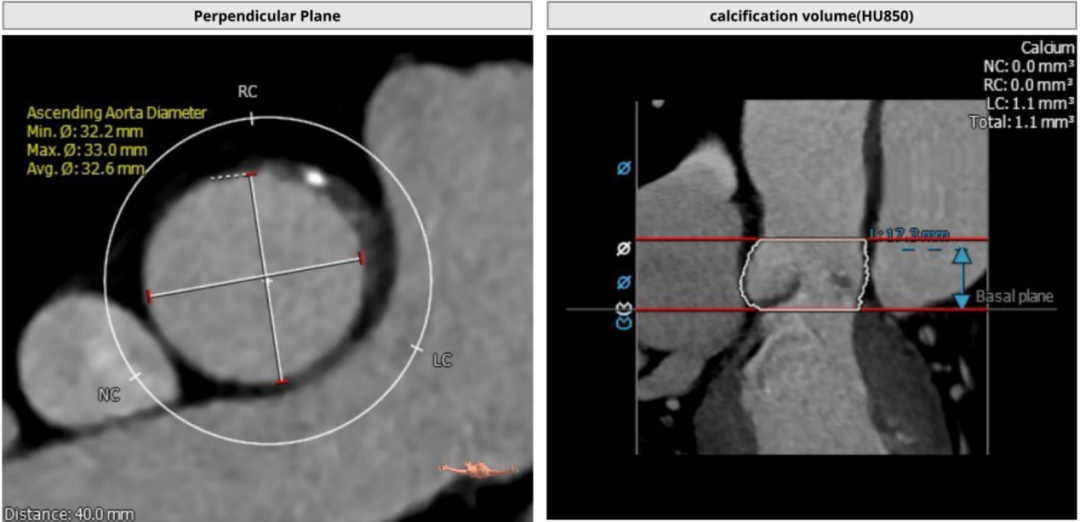

术前CT测量

瓣环:24.4mm;LVOT:22.7mm;

瓦氏窦32.0*31.4*32.0mm;

升主动脉32.6mm;左冠高度17.3mm;

右冠高度17.3mm;钙化积分1.1mm³;

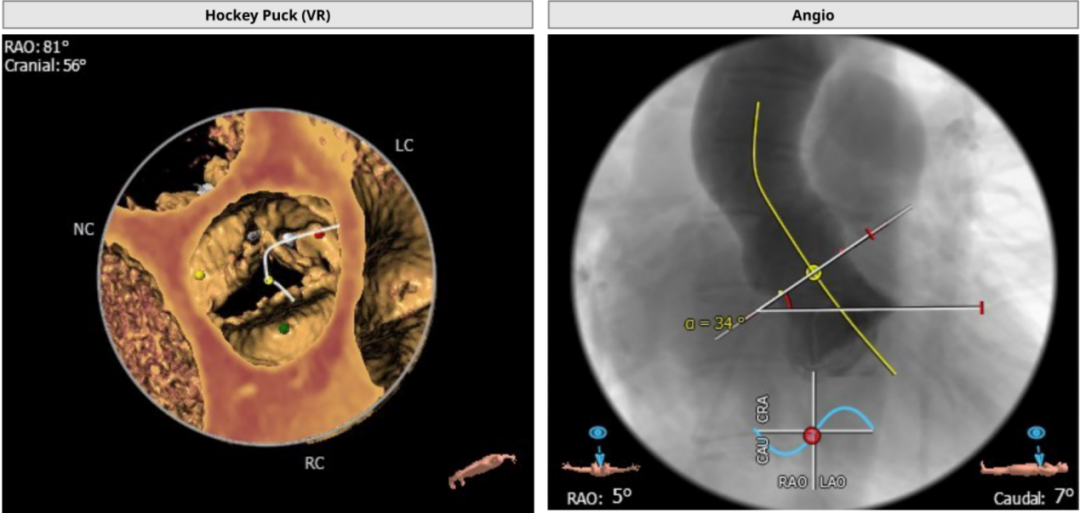

瓣环与水平面夹角34°;

髂外动脉6.4*8.0mm,6.8*7.9mm。

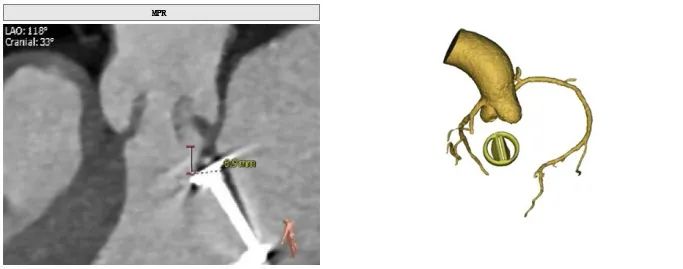

CT评估

主动脉瓣为三叶瓣,瓣叶肥厚且冗长,CT下可见少量钙化点,窦部结构和冠脉高度尚可,人工金属二尖瓣环,最高处距离主动脉瓣环6.9 mm。大血管走行自然,未见明显迂曲及钙化斑块,下肢血管内径可。

手术策略

二尖瓣瓣周漏封堵路径主要有3种:左房顺行途径、左室逆行途径、心尖穿刺途径,其中大部分二尖瓣单瓣置换术后瓣周漏患者都可采用第二种左室逆行途径封堵,对于这位患者,较大的瓣周漏处于8点钟位置(近左心耳处),导丝沿主动脉逆行至左心室并通过二尖瓣瓣周漏相对容易。同时,结合CT的评估结果,行TAVR手术操作难度较大,患者主动脉瓣叶钙化极轻,且以返流为主,瓣膜释放时易发生移位风险,因此在瓣膜型号选择时不易过大,尽可能保证瓣膜释放后植入深度在7mm范围内,减小介入瓣膜与人工金属二尖瓣的相互影响。然而,对于这位患者的二尖瓣瓣周漏封堵和TAVR手术都是逆行通过主动脉实施手术,二者的先后则需要全面考量。

瓣周漏封堵术通常只需在局麻条件下就可完成,其难点主要是导丝找漏口的过程,部分患者在该过程中耗时久,针对此患者,为防止患者一站式手术中全麻时间过久,本中心为患者首先局麻实施二尖瓣瓣周漏封堵术,同时,我们也考虑到若先实施TAVR手术后,在行二尖瓣瓣周漏封堵术时导丝长时间影响主动脉瓣的闭合,对患者也是不利的。

综上,我们制定手术策略:首先局麻状态下经导管逆行封堵二尖瓣瓣周漏,随后在全麻状态下经股动脉标准位植入26mmVenus-A瓣膜。

手术过程

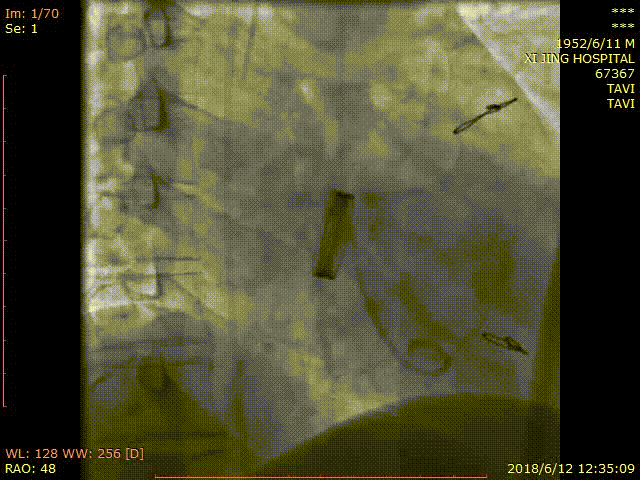

术中DSA影像:

造影检查瓣周漏

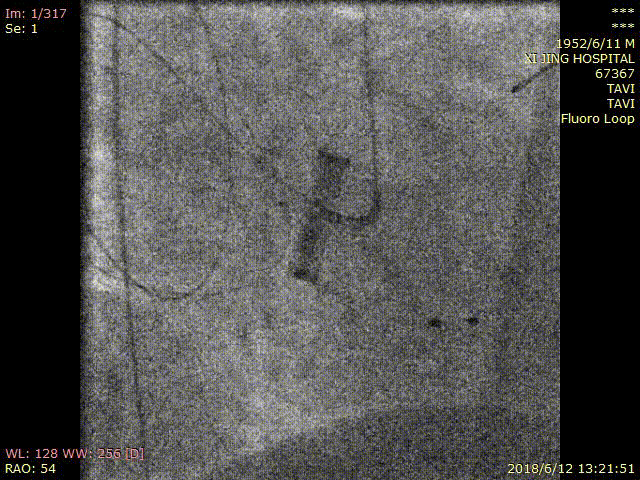

导丝过二尖瓣瓣周漏

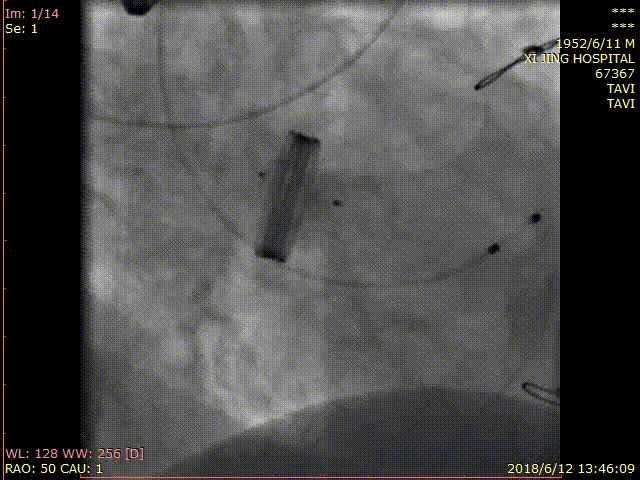

6mmADOII封堵瓣周漏
瓣周漏封堵后形态

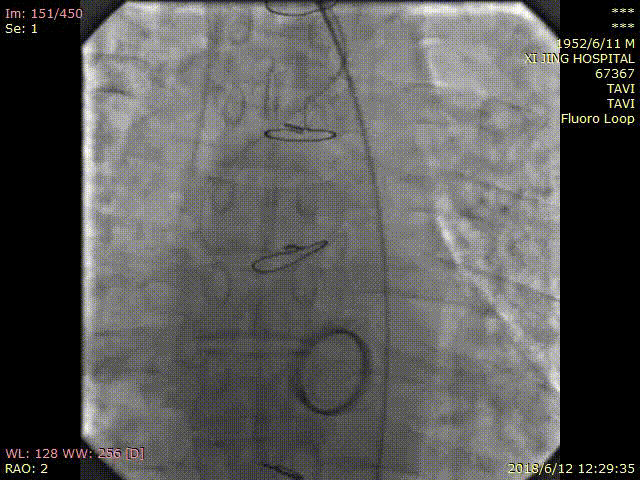

释放26mmVenus-A
停止起搏完全释放瓣膜

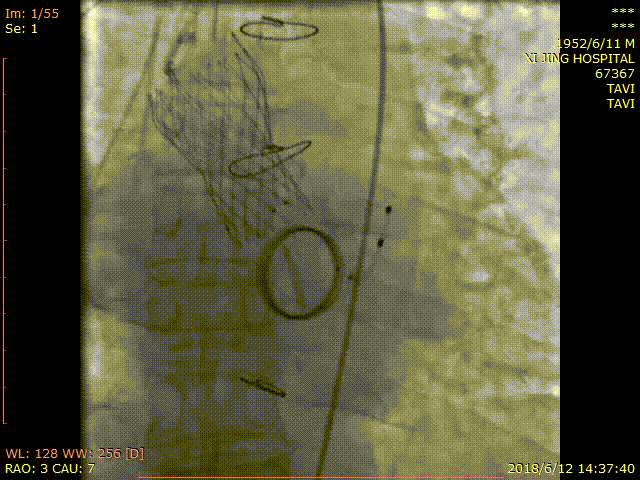

TAVR术后造影无瓣周漏

术后超声检查

术后转归

该手术全程顺利,总用时122min,患者术后当天血红蛋白尿消失,无明显瓣周漏,无卡瓣及传导阻滞发生,患者恢复良好,胸闷气短症状消失,并于术后5天出院。

术后3D数字模型

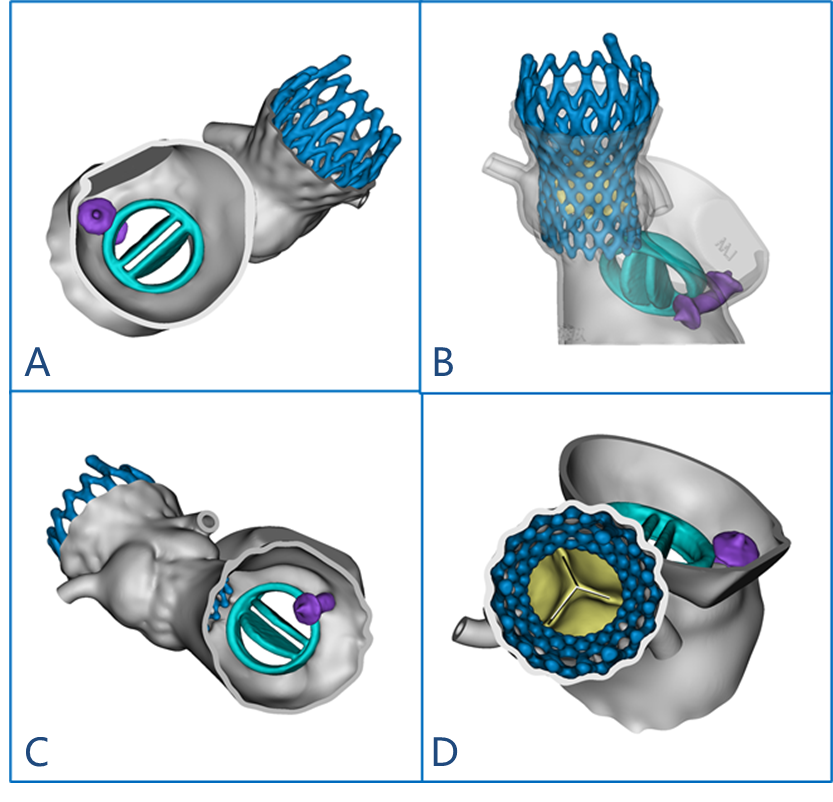

患者左心系统的3D数字模型

(A.左房面观察二尖瓣与封堵器相对位置;B.心肌在半透明设置下观察Venus-A瓣膜、二尖瓣、封堵器相对位置;C.左室流出道侧观察二尖瓣与封堵器相对位置;D.神主动脉侧观察Venus-A瓣膜。蓝色为Venus-A瓣膜,紫色为ADOII封堵器,青色为金属二尖瓣,银色为心肌组织。)

基于CT影像构建的3D数字模型,可以清晰观察到主动脉瓣植入深度属于标准位置,与金属二尖瓣间存在一定的距离,封堵器形态大小均合适,不存在卡瓣的影响。

小结

  1. 对于主动脉瓣病变合并二尖瓣瓣周漏的高龄高危患者,采用TAVR联合二尖瓣瓣周漏封堵一站式手术是可行的,在行TAVR手术前需测量二尖瓣与主动脉瓣环间的最小距离并确定合理的植入深度范围,减小介入瓣膜与外科瓣膜之间的相互影响。

  2. 二尖瓣瓣周漏封堵术的入路方式有多种,可依据漏口的形态、位置、大小等因素选择最合适的入路方案。术前根据超声测量漏口,并结合3D打印技术体外模拟封堵过程,选择合适的封堵器类型、大小,减小卡瓣或漏口封堵不完全的风险。

  3. 应用多模态影像技术,不仅可以协助诊断,而且能够指导制定手术方案,缩短放射线照射和手术时间,提高手术的成功率。
