西京结构故事会|二尖瓣后叶宽大脱垂单夹TEER成功病例

2022年8月(总第10期)

二尖瓣关闭不全(MR)是一种常见的心脏瓣膜疾病,二尖瓣外科成形手术是二尖瓣关闭不全治疗的标准治疗方式。近年来,结构性心脏病经导管微创治疗技术发展迅速,在瓣膜病治疗的各个领域均取得了突破性进展。其中,经导管二尖瓣缘对缘修复术(TEER)已成为继TAVR技术后又一代表性创新技术在临床快速推广。

以往的理论和实践均表明II型DMR患者,特别是局限性P2区脱垂患者,TEER手术效果最佳,多数可以通过TEER手术近乎完美的矫治MR,且一般不会导致继发二尖瓣狭窄等问题。对于脱垂范围较大患者行TEER手术,则可能需要多个夹子消除脱垂范围,最大限度矫治反流,但多个夹子往往存在继发二尖瓣狭窄的风险。因此,对于拟行TEER手术的MR患者,术前精准的超声评估、适应症筛选和手术策略制定对手术效果至关重要。这里,我们分享1例二尖瓣后叶宽大脱垂单夹TEER病例,期待大家共同讨论。

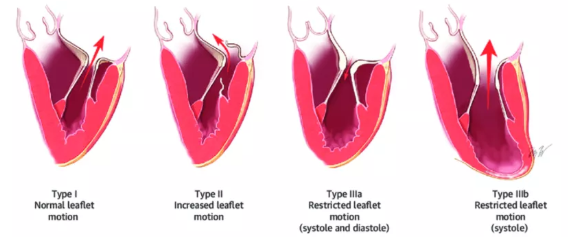

Carpentier二尖瓣返流分型

基本信息

患者男性,76岁,体检发现心脏杂音11年,间歇性心悸、气短、胸闷半年。入院超声心动图提示:二尖瓣后瓣脱垂伴关闭不全;全心大;彩色血流示,二尖瓣瓣上返流(极大量);主动脉瓣返流(中量);三尖瓣返流(大量);LVEF 50%。

术前评估

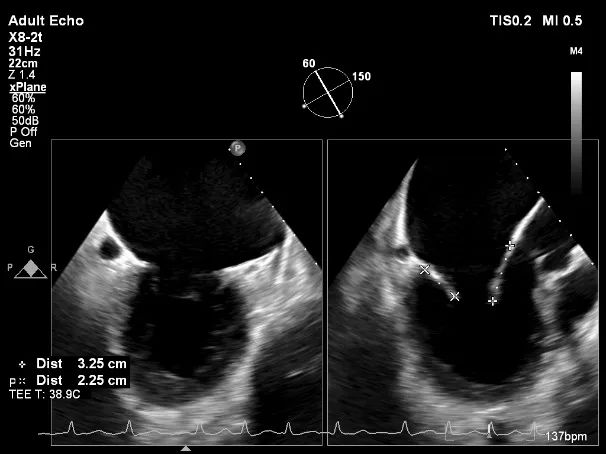

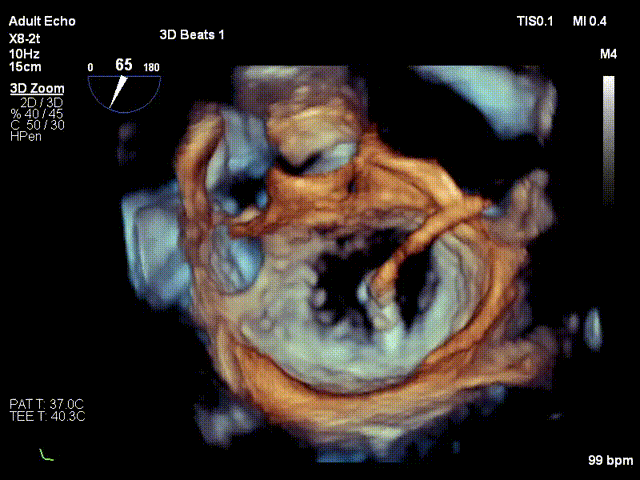

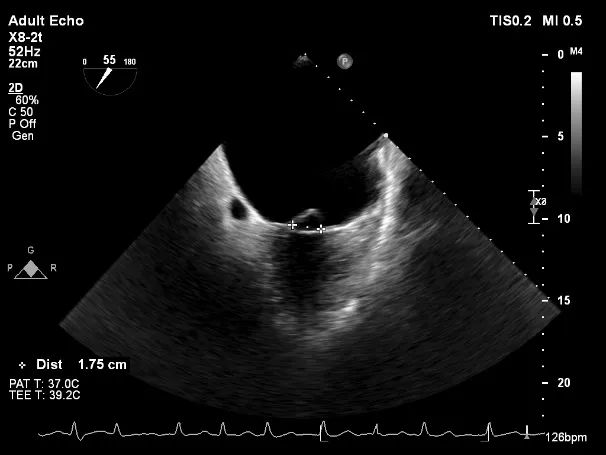

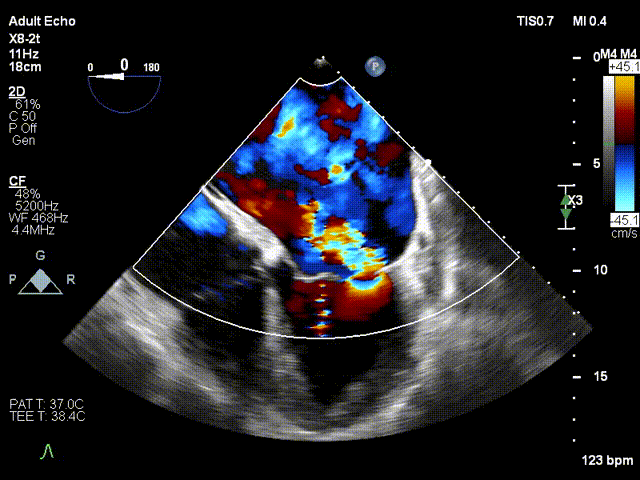

Carpentier II,DMR,二尖瓣P2区域腱索断裂导致极重度二尖瓣反流,心脏扩大,瓣口面积12cm²。反流束来自于2区,呈偏心性,沿前叶走行,EROA=0.51cm²,VC 0.97cm,前叶长3.25cm,后叶长2.25cm,P2脱垂区长1.19cm、宽1.75cm。STS风险评估:6.096%。

手术过程

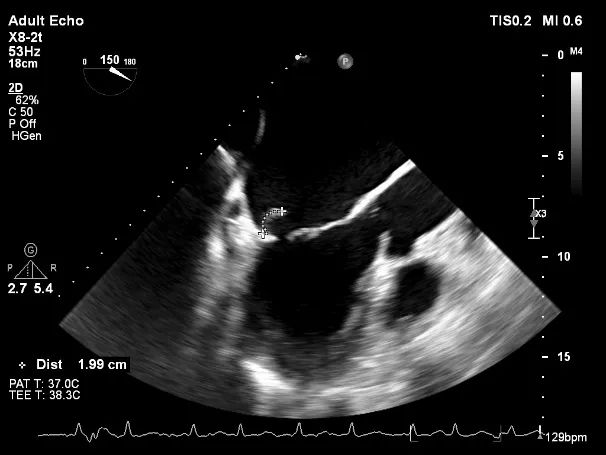

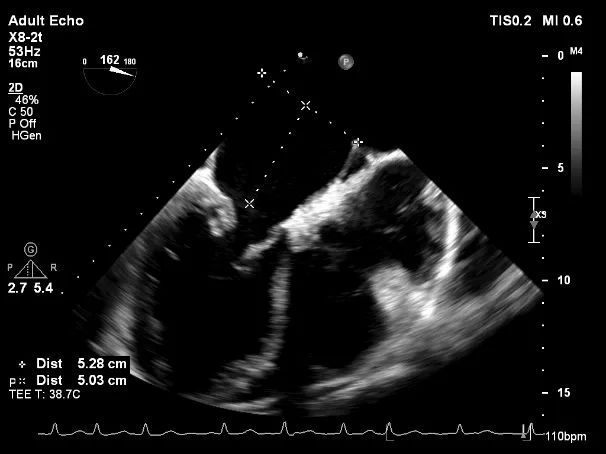

经下腔静脉入路,超声测量卵圆窝所在截面距二尖瓣环平面5.03cm,高度可,确定此位置穿刺房间隔。
房间隔穿刺后置入外径22F导管鞘及夹合器输送系统

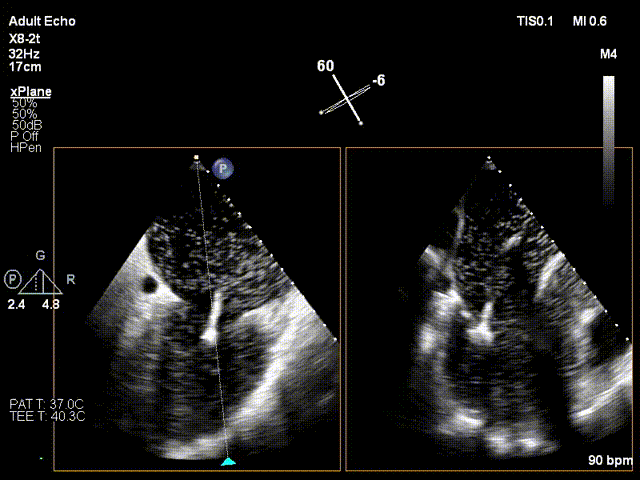

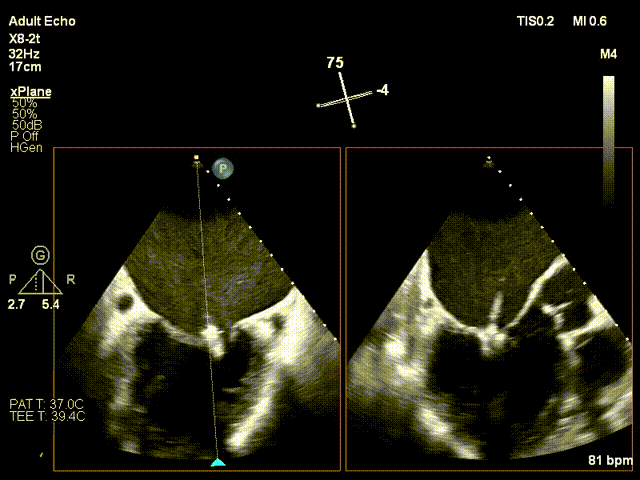

在TEE引导下,应用KoKaClip®夹合器的双调弯系统,将夹合器垂直定位于A2、P2区

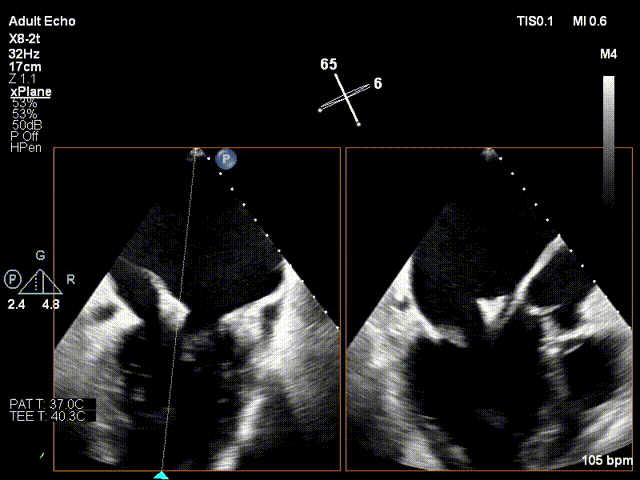

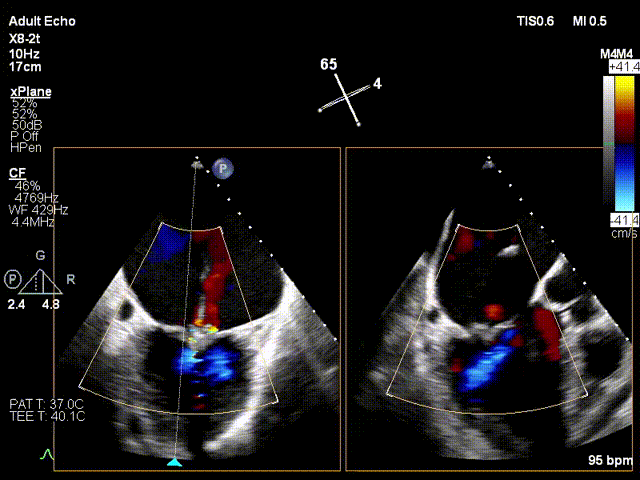

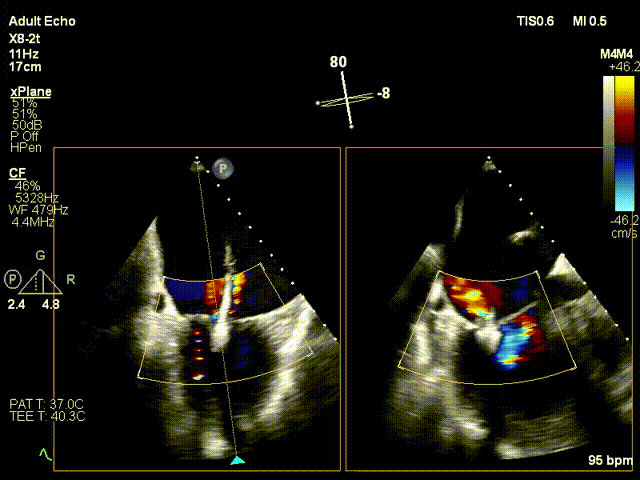

KoKaClip®夹合器分别夹合A2、P2区域,P2区域瓣叶夹合量偏小,仍可见脱垂,彩色血流显示二尖瓣偏心性反流,拟在释放后再植入一枚夹合器
释放夹子时超声显示前叶与夹子脱离,出现单边加持,综合考虑后,回收夹子,更换新系统重新释放

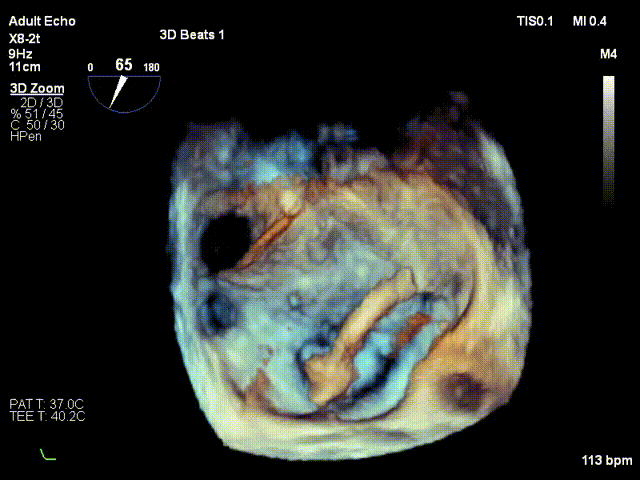

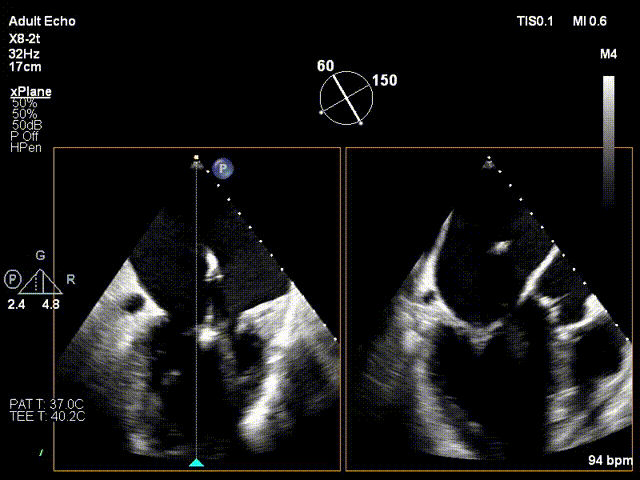

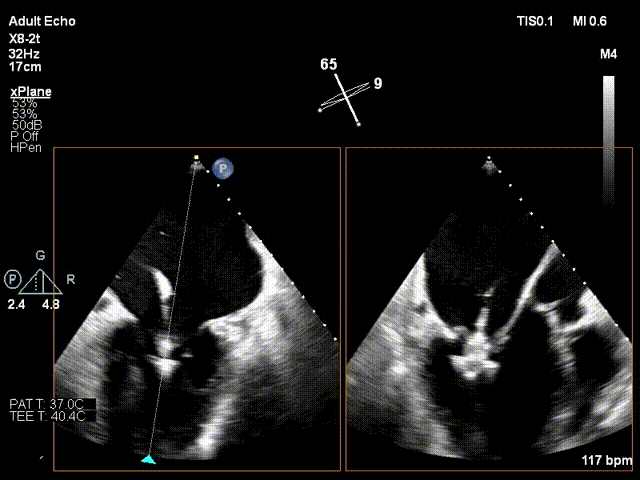

KoKaClip®同时夹合A2、P2区域,夹合器位置稳定。

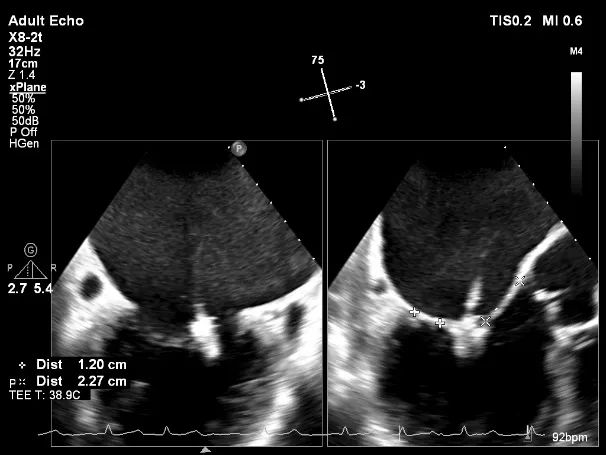

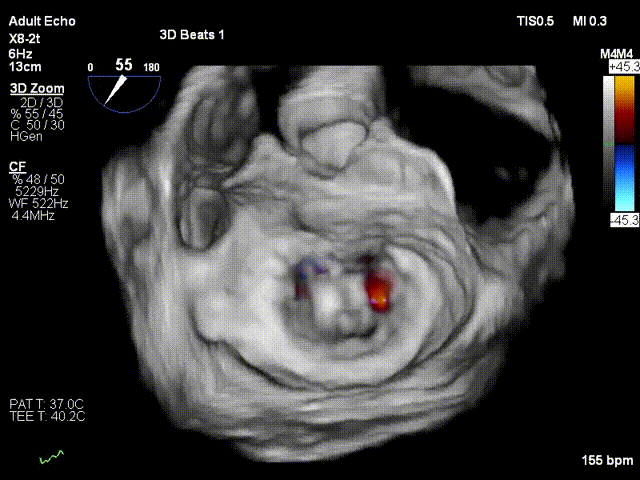

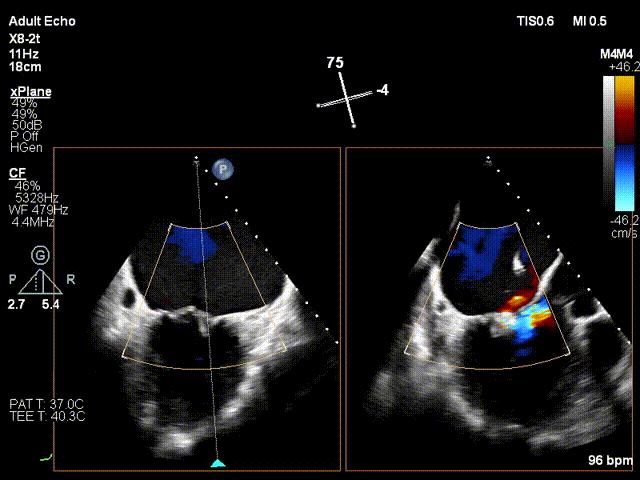

二尖瓣夹合后前叶长2.27cm,后叶长1.20cm,相较于术前(前叶长3.25cm,后叶长2.25cm),瓣叶组织夹合充分(夹合量≥8mm)。彩色多普勒超声显示二尖瓣未见明显残余反流。

术前肺静脉血流频谱

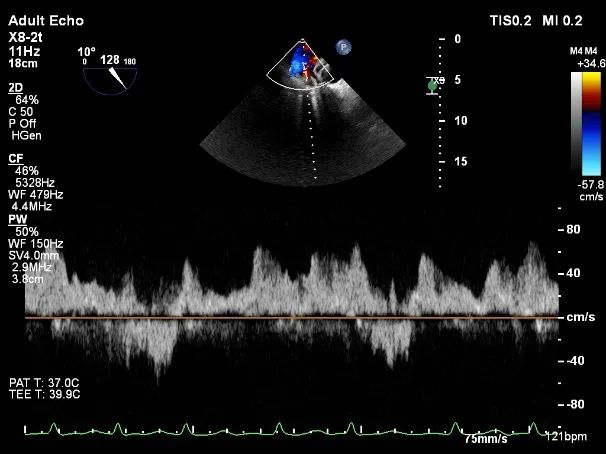

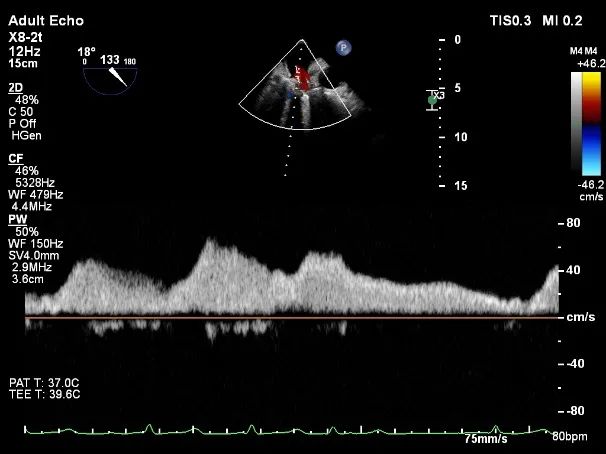

术后肺静脉血流频谱

与术前肺静脉血流频谱对比,术后反向血流消失,血流频谱恢复正常。

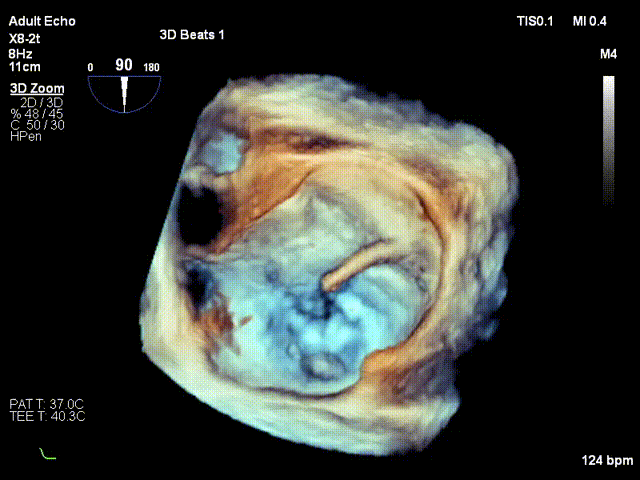

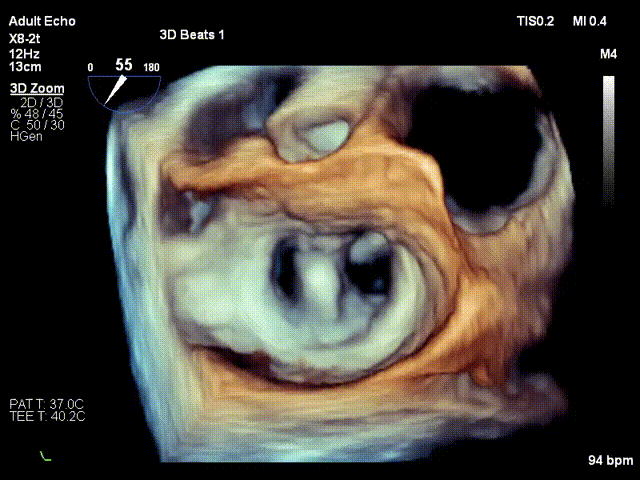

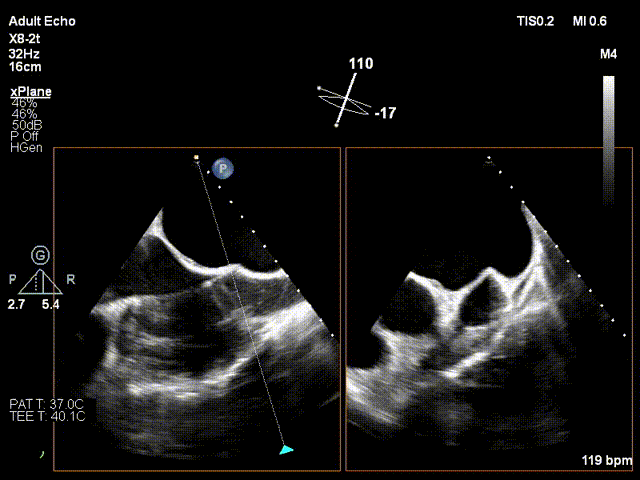

术后二尖瓣双孔化形成,遂移除器械输送系统,移除后夹合器活动度小,手术顺利完成

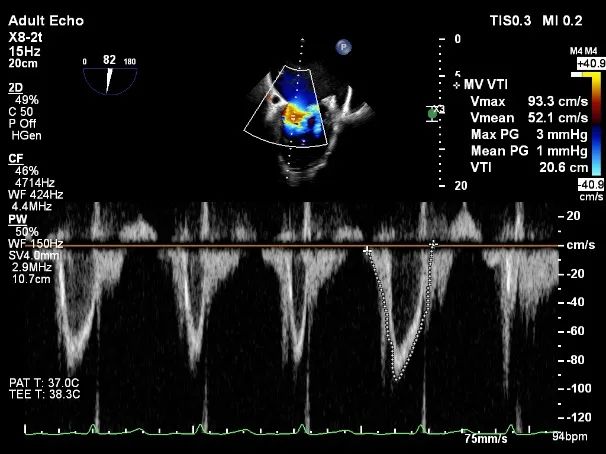

术后二尖瓣平均跨瓣压差1mmHg

TIPS

1.对于存在宽大脱垂范围的DMR患者,术前超声筛选适应症至关重要。通过超声明确TEER手术可行性,确定手术策略,手术器械类型及型号选择,并对术后效果做出预判。
2.术中夹子释放前夹和效果的检验非常重要,需通过超声判断夹合瓣叶长度,夹子稳定性,夹合硬件牢固性等多参数评估后逐步释放。出现单边加持,夹合稳定性差等问题时应及时纠正。
3.对于宽大脱垂范围患者,首个夹子应选择型号较大的宽长夹子,在二尖瓣原有瓣口面积充足的情况下,充分利用夹子的夹合长度和范围,并准确定位脱垂严重部位。如判断首个夹子不能完全消除脱垂及反流,拟采用多个夹子时,首个夹子应靠3区释放,便于后续夹合操作。
4.单夹TEER能有效控制术后二尖瓣跨瓣流速及压差,如采用多夹TEER技术应关注可能造成的继发二尖瓣狭窄问题。
